Quattro-II 2x 120 V

A Quattro-II 2x120 V – a MultiPlus-II 2x120 V típushoz hasonlóan – kombinált inverter és töltő, amely kifejezetten a szabványos észak-amerikai 50 A-es, 120/240 VAC osztott fázisú alkalmazásokhoz készült. Ezen kívül két AC-bemenetet képes fogadni és automatikusan az aktív forrásra kapcsol.

A Quattro-II 2x120 V parti hálózatból vagy generátorról megtáplálva egyaránt képes fogadni és átereszteni egy 120/240 V-os betáplálás mindkét vezetékét, és a teljes 50 A-t fel tudja használni töltésre és AC-terhelésekhez. Egy fázisú 120 V-os betáplálásra csatlakoztatva a Quattro-II 2x120 V L1 bemenete a bejövő áramellátást fogadja töltéshez és áteresztéshez, míg az L1 és L2 kimeneteket kombinálja egy fázisú 120 V-os tápláláshoz mindegyik vezetéken.

A Quattro akkor kapcsolja be az inverter üzemét, amikor hálózati AC-forrás nem áll rendelkezésre. Az inverter kimenete szintén egy fázisú 120 V-os. Inverter üzemmódban a Quattro-II 2x120 V belsőleg kapcsolja össze az L1 és L2 vezetékeket, és így biztosít 120 VAC feszültséget a bármelyik kimeneten levő fogyasztókhoz. Ezért minden csatlakozási körülmények között az elosztószekrény megkapja a 120 V-os táplálást. A 240 VAC azonban csak akkor áll rendelkezésre, ha a Quattro osztott fázisú 120/240 VAC forrásból kap betáplálást. Ez megakadályozza, hogy nagy fogyasztók – például vízmelegítők vagy 240 V-os légkondicionálók – lemerítsék az akkumulátort.

A Quattro-II 2x120 V rendelkezik a változatos inverter/töltő termékválasztékunk – így a PowerControl, a PowerAssist, az Input Current Limit – minden elvárt jellemzőjével és szolgáltatásával, két AC-kimenettel, valamint nagyobb kapacitású VE.Bus rendszerekhez párhuzamos és 3 fázisú konfigurációval. Alkalmas LiFePO4 akkumulátorokhoz és számos más akkumulátor-technológiához.

Quattro-II 2x 120 V
Quattro-II 2x 120 V
Models:

3000VA

Year warranty

World-wide support

Információk erről a
termékről

A Quattro-II 2x120 V – a MultiPlus-II 2x120 V típushoz hasonlóan – kombinált inverter és töltő, amely kifejezetten a szabványos észak-amerikai 50 A-es, 120/240 VAC osztott fázisú alkalmazásokhoz készült. Ezen kívül két AC-bemenetet képes fogadni és automatikusan az aktív forrásra kapcsol.

A Quattro-II 2x120 V parti hálózatból vagy generátorról megtáplálva egyaránt képes fogadni és átereszteni egy 120/240 V-os betáplálás mindkét vezetékét, és a teljes 50 A-t fel tudja használni töltésre és AC-terhelésekhez. Egy fázisú 120 V-os betáplálásra csatlakoztatva a Quattro-II 2x120 V L1 bemenete a bejövő áramellátást fogadja töltéshez és áteresztéshez, míg az L1 és L2 kimeneteket kombinálja egy fázisú 120 V-os tápláláshoz mindegyik vezetéken.

A Quattro akkor kapcsolja be az inverter üzemét, amikor hálózati AC-forrás nem áll rendelkezésre. Az inverter kimenete szintén egy fázisú 120 V-os. Inverter üzemmódban a Quattro-II 2x120 V belsőleg kapcsolja össze az L1 és L2 vezetékeket, és így biztosít 120 VAC feszültséget a bármelyik kimeneten levő fogyasztókhoz. Ezért minden csatlakozási körülmények között az elosztószekrény megkapja a 120 V-os táplálást. A 240 VAC azonban csak akkor áll rendelkezésre, ha a Quattro osztott fázisú 120/240 VAC forrásból kap betáplálást. Ez megakadályozza, hogy nagy fogyasztók – például vízmelegítők vagy 240 V-os légkondicionálók – lemerítsék az akkumulátort.

A Quattro-II 2x120 V rendelkezik a változatos inverter/töltő termékválasztékunk – így a PowerControl, a PowerAssist, az Input Current Limit – minden elvárt jellemzőjével és szolgáltatásával, két AC-kimenettel, valamint nagyobb kapacitású VE.Bus rendszerekhez párhuzamos és 3 fázisú konfigurációval. Alkalmas LiFePO4 akkumulátorokhoz és számos más akkumulátor-technológiához.

Downloads
and support

Datasheets
  • Quattro-II 3kVA 2x 120V
    .PDF
Manuals
  • Quattro-II 2x 120V (HTML5)
    .HTML
  • Quattro-II 2x 120V (PDF)
    .PDF
  • Solar & Wind Priority (HTML5)
    .HTML
  • Solar & Wind Priority (PDF)
    .PDF
Enclosure Dimensions
  • Quattro-II 12V 3kVA 2x 120V
    .PDF
  • Quattro-II 12V 3kVA 2x 120V (3D)
    .PDF
  • Quattro-II 12V 3kVA 2x 120V (stp)
  • Quattro-II 24V 3kVA 2x 120V
    .PDF
  • Quattro-II 24V 3kVA 2x 120V (3D)
    .PDF
  • Quattro-II 24V 3kVA 2x 120V (stp)
High Quality Photos

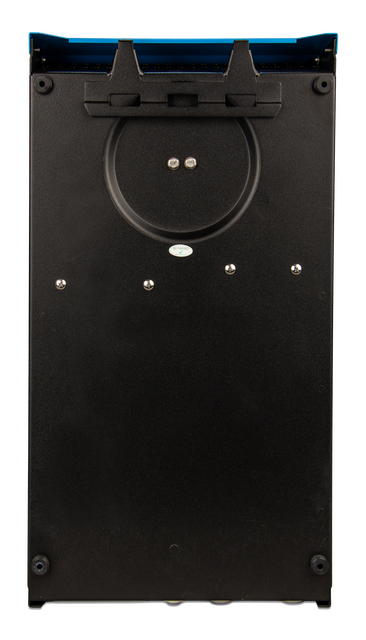

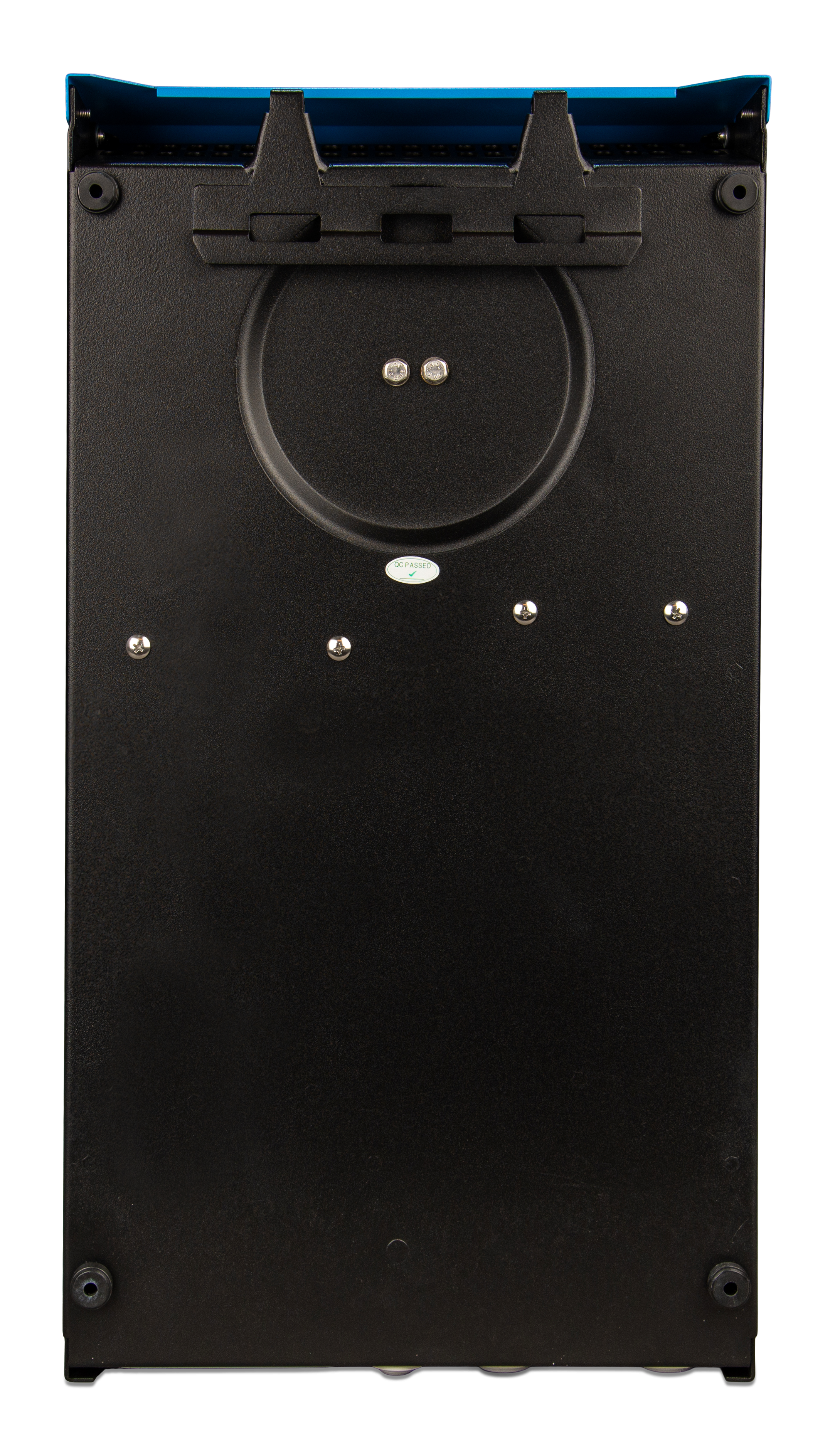

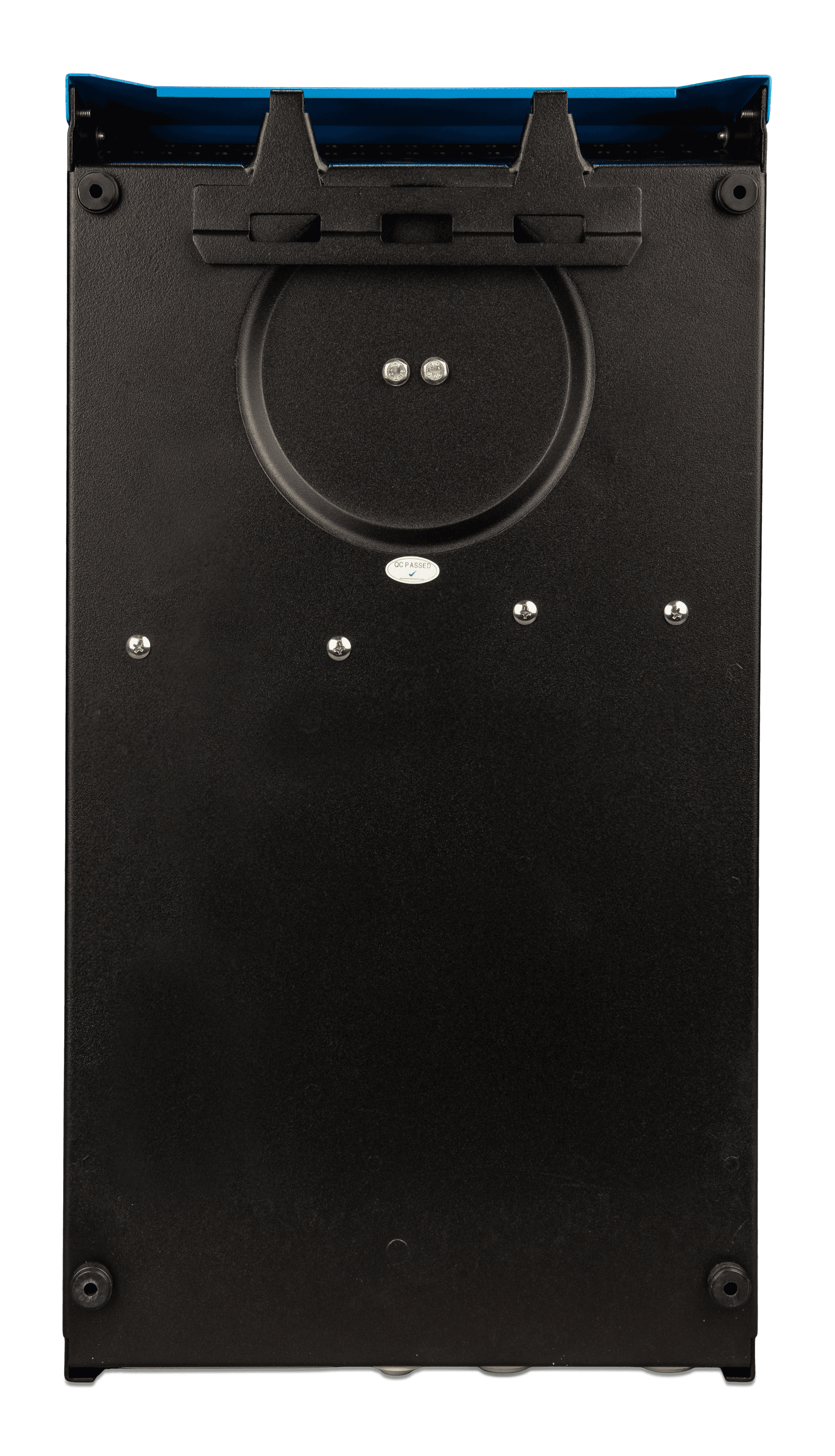

  • Quattro-II 2x 120V (back)  thumbnail
    Quattro-II 2x 120V (back)
    .PNG

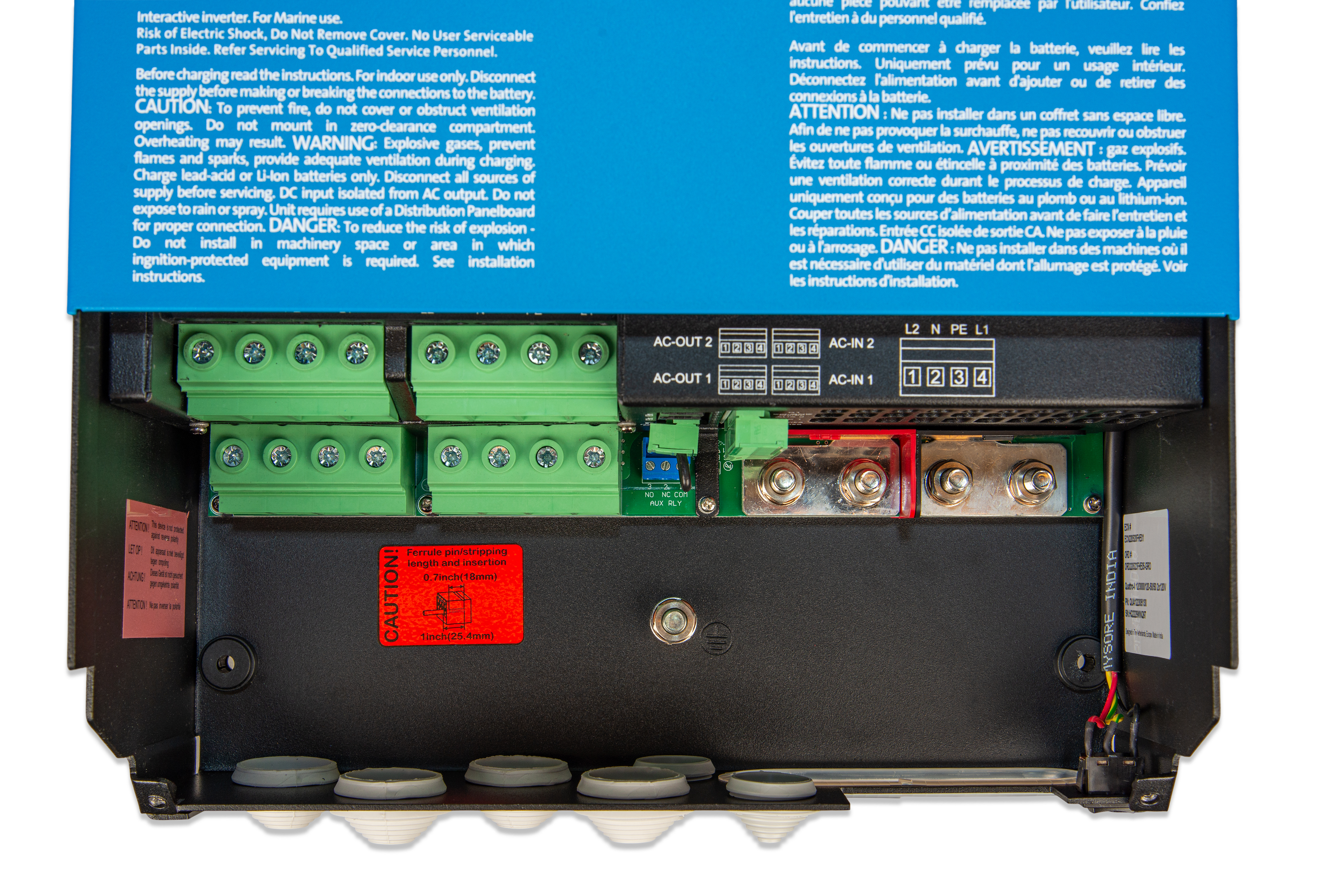

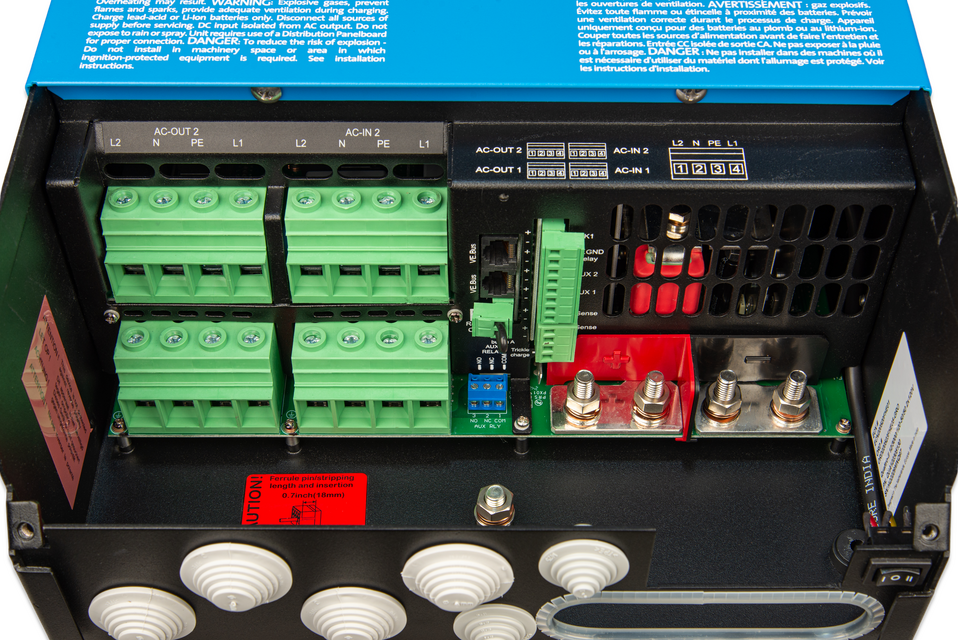

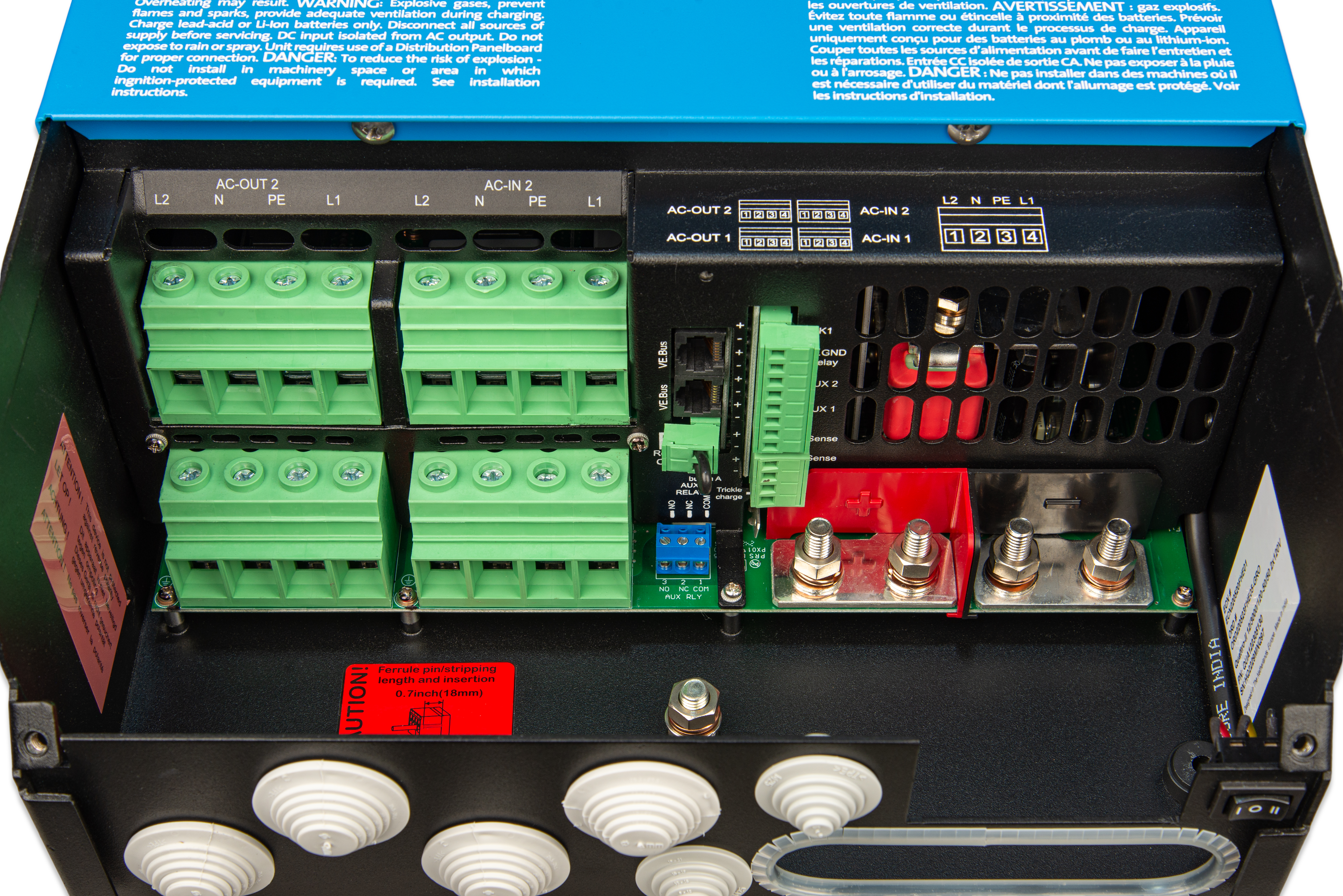

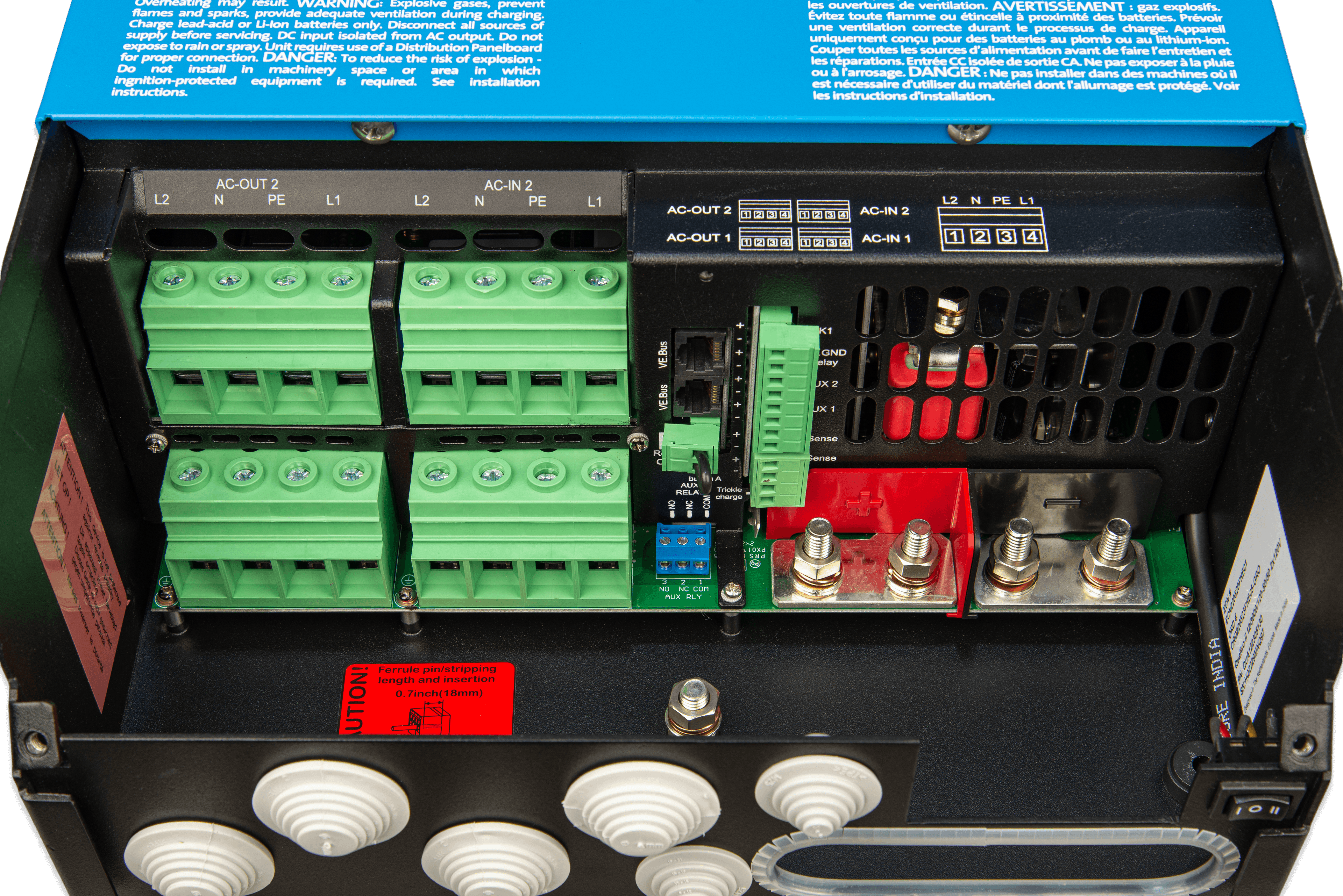

  • Quattro-II 2x 120V (connections close-up)  thumbnail
    Quattro-II 2x 120V (connections close-up)
    .PNG

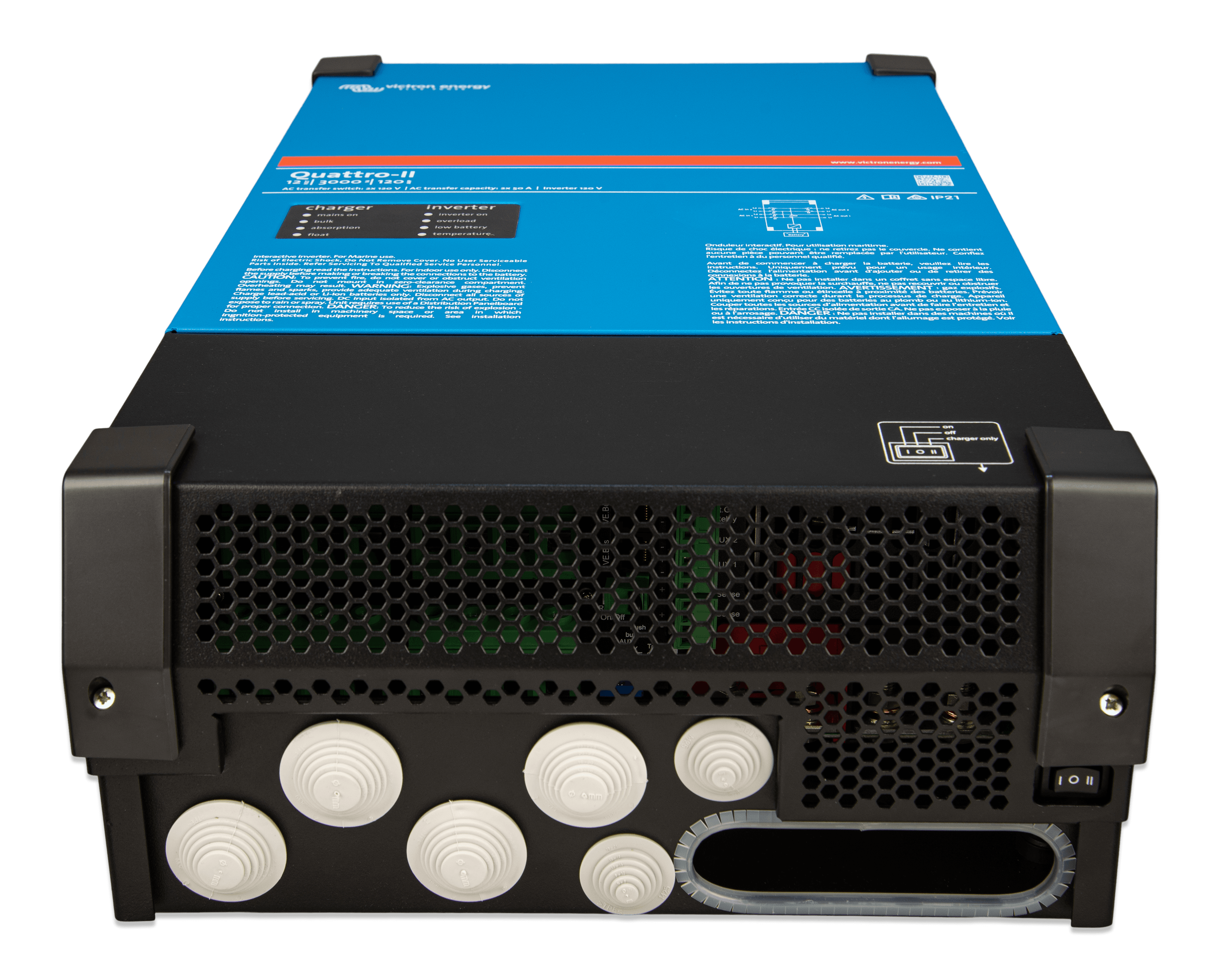

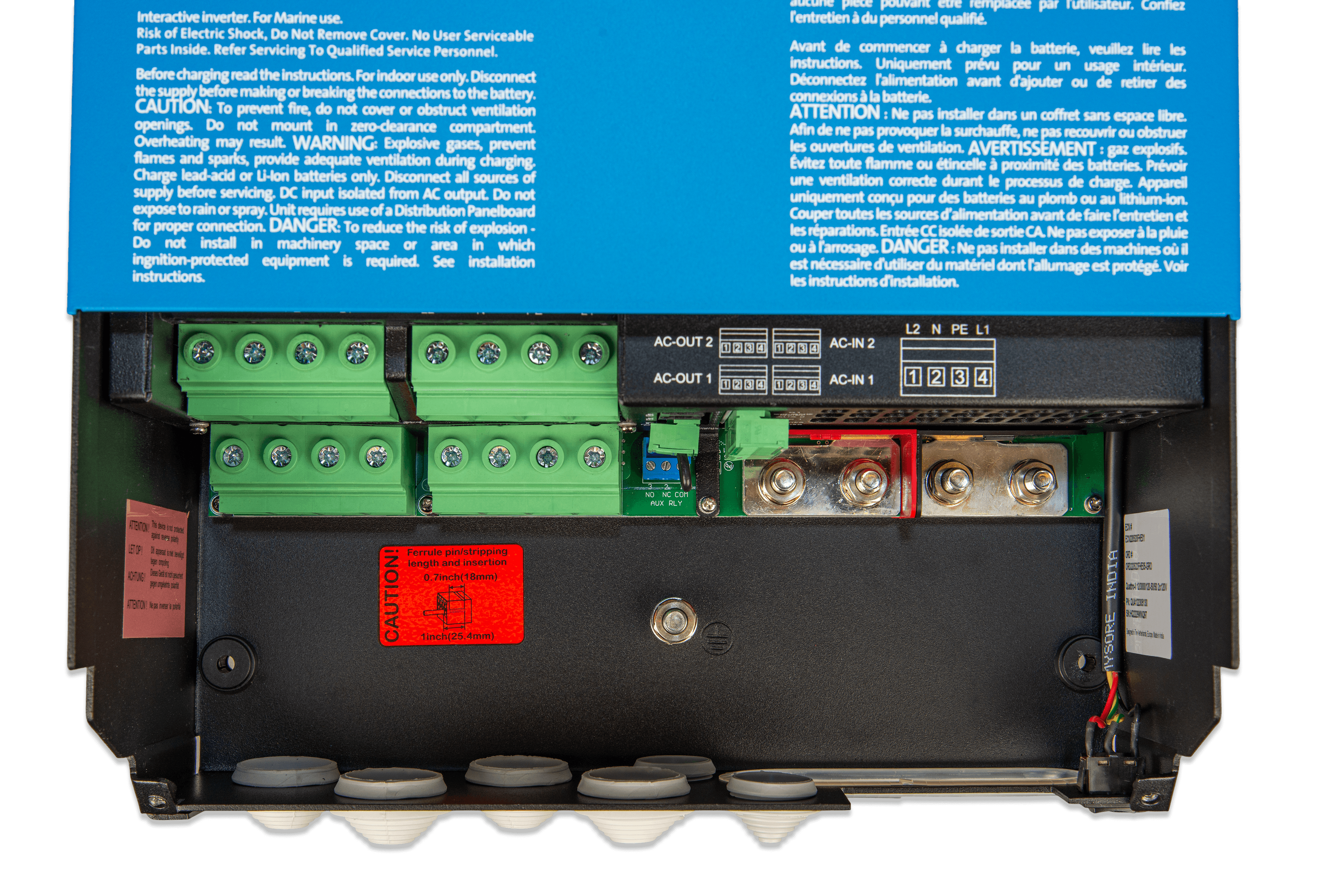

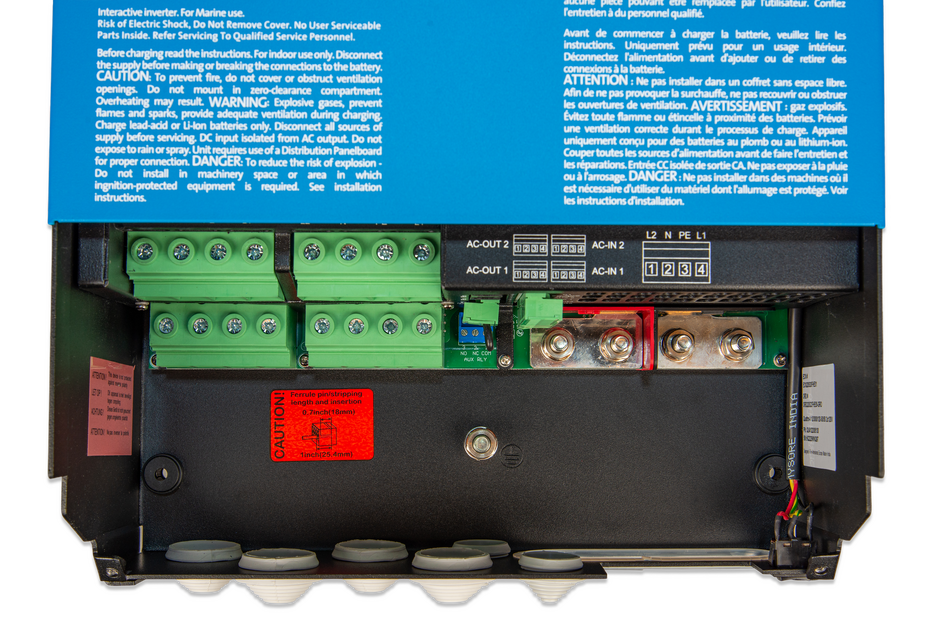

  • Quattro-II 2x 120V (connections)  thumbnail
    Quattro-II 2x 120V (connections)
    .PNG

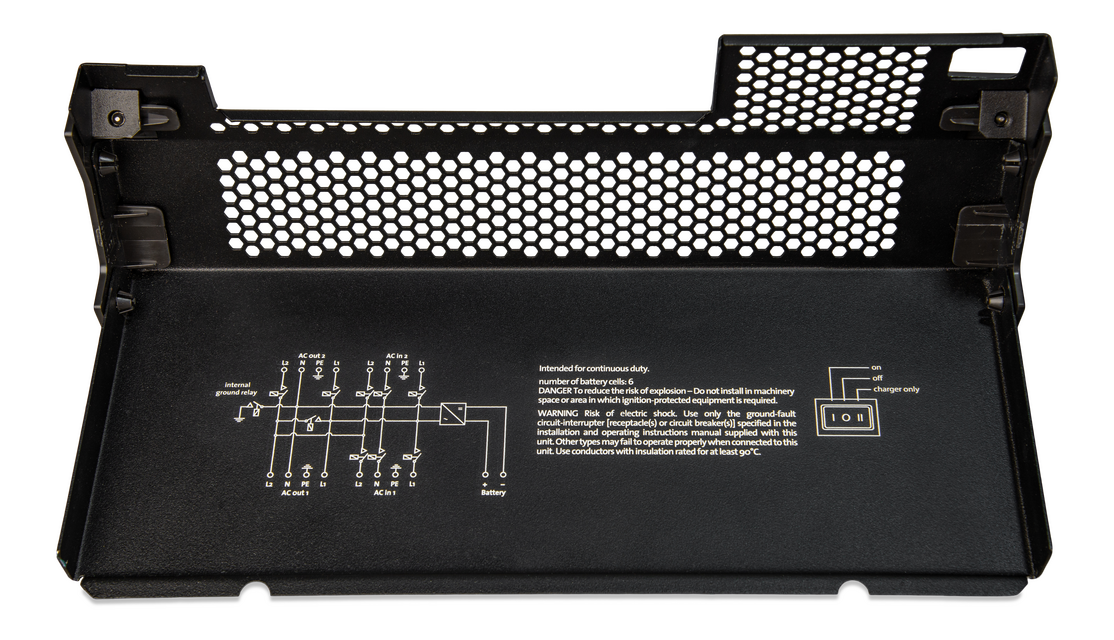

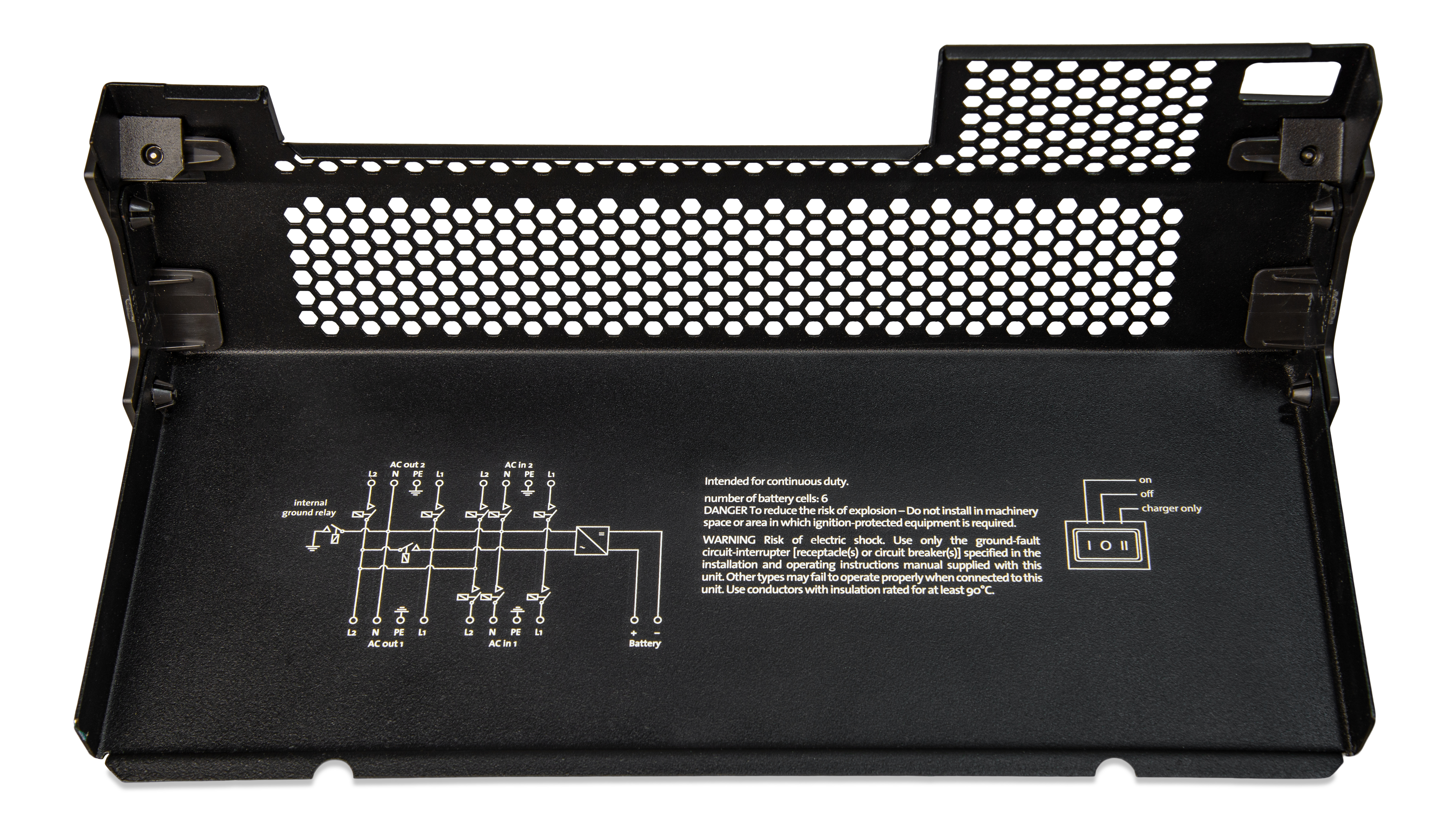

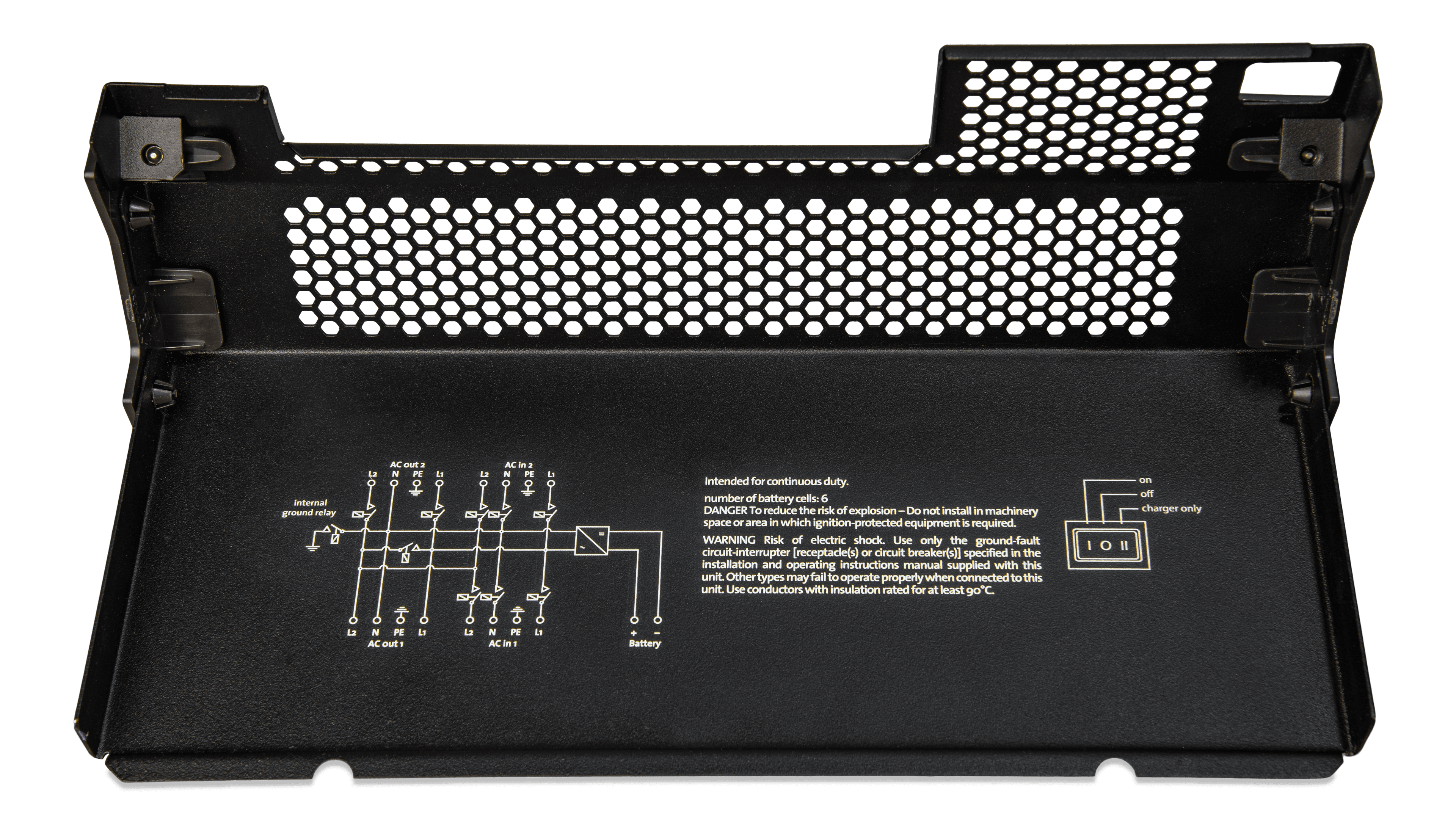

  • Quattro-II 2x 120V (cover)  thumbnail
    Quattro-II 2x 120V (cover)
    .PNG

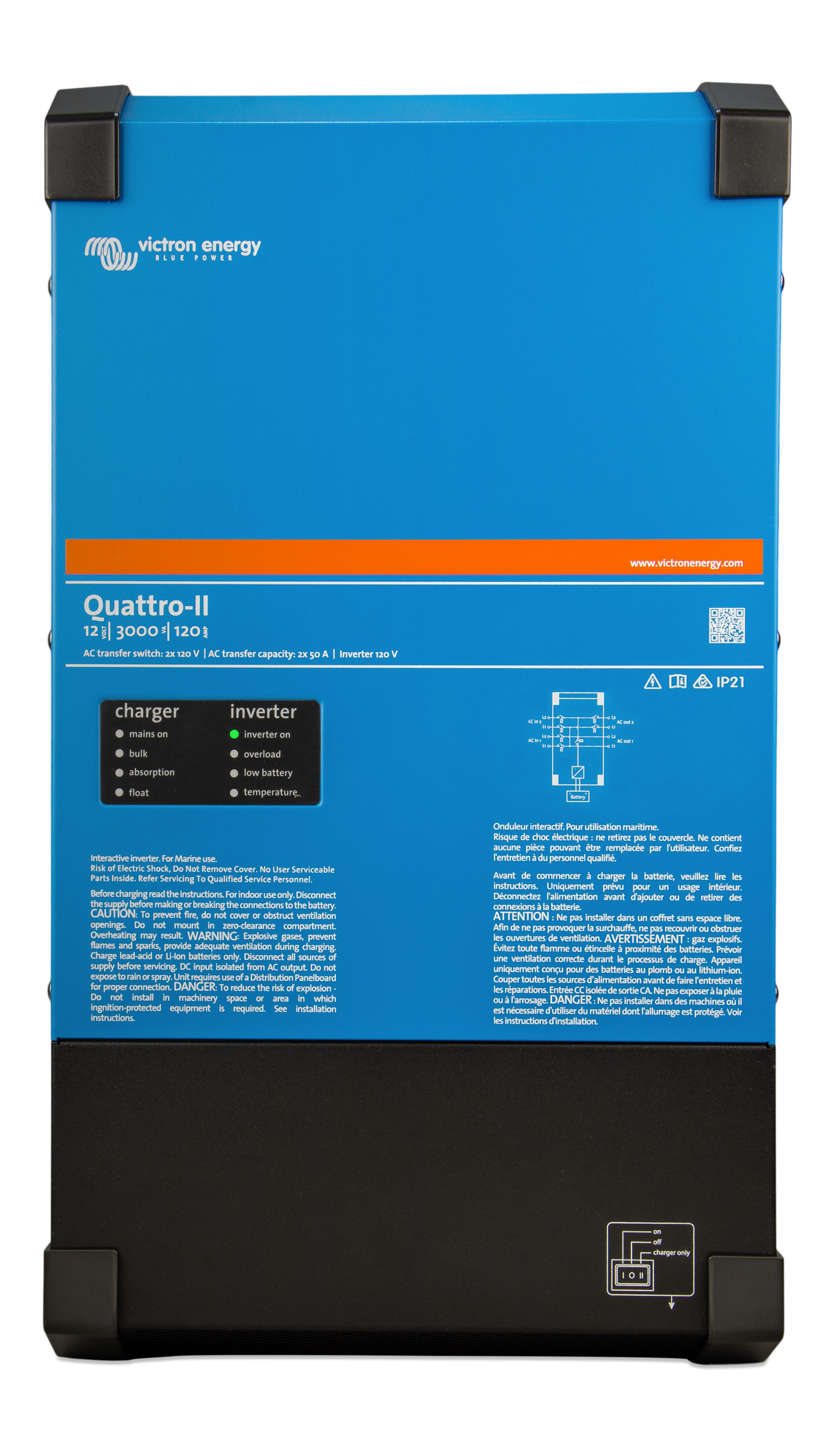

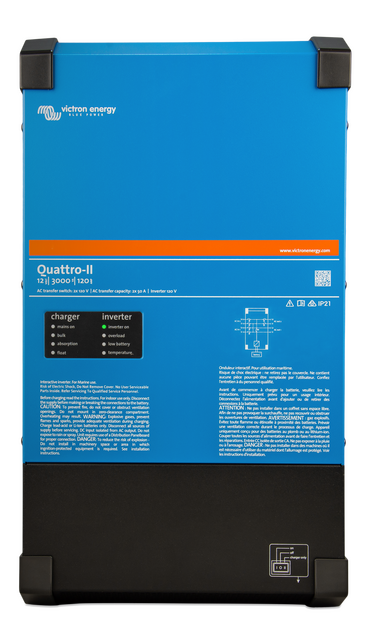

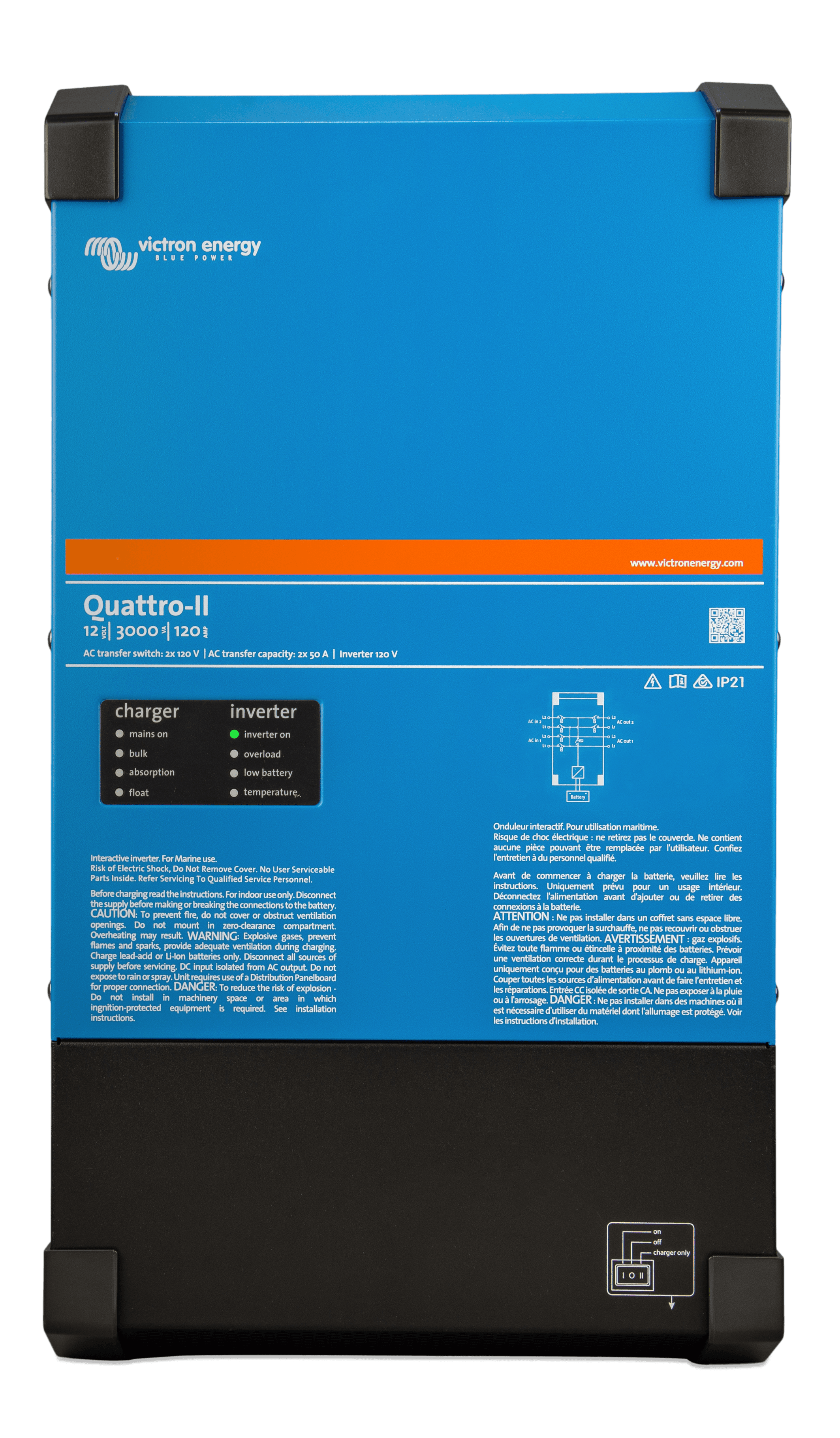

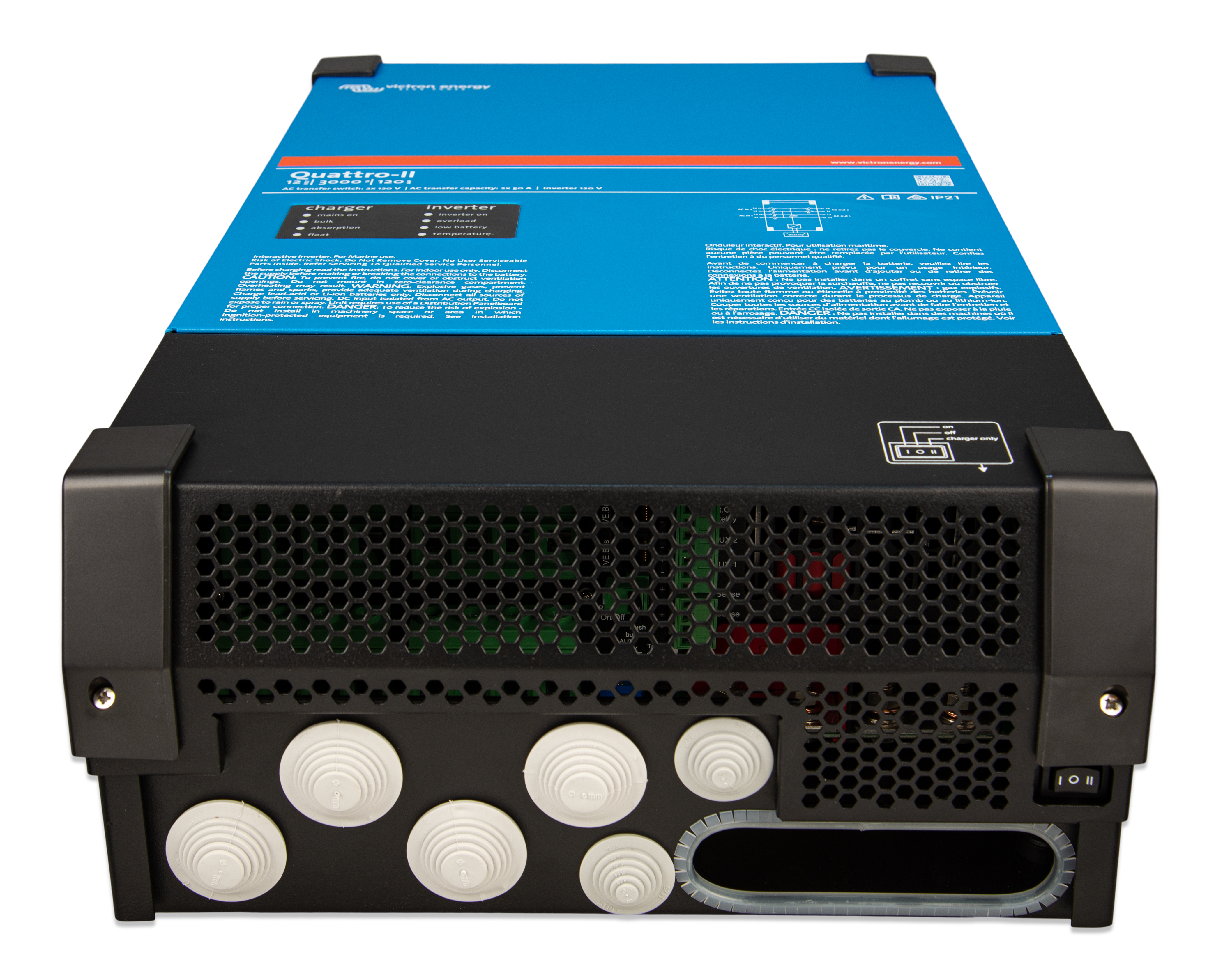

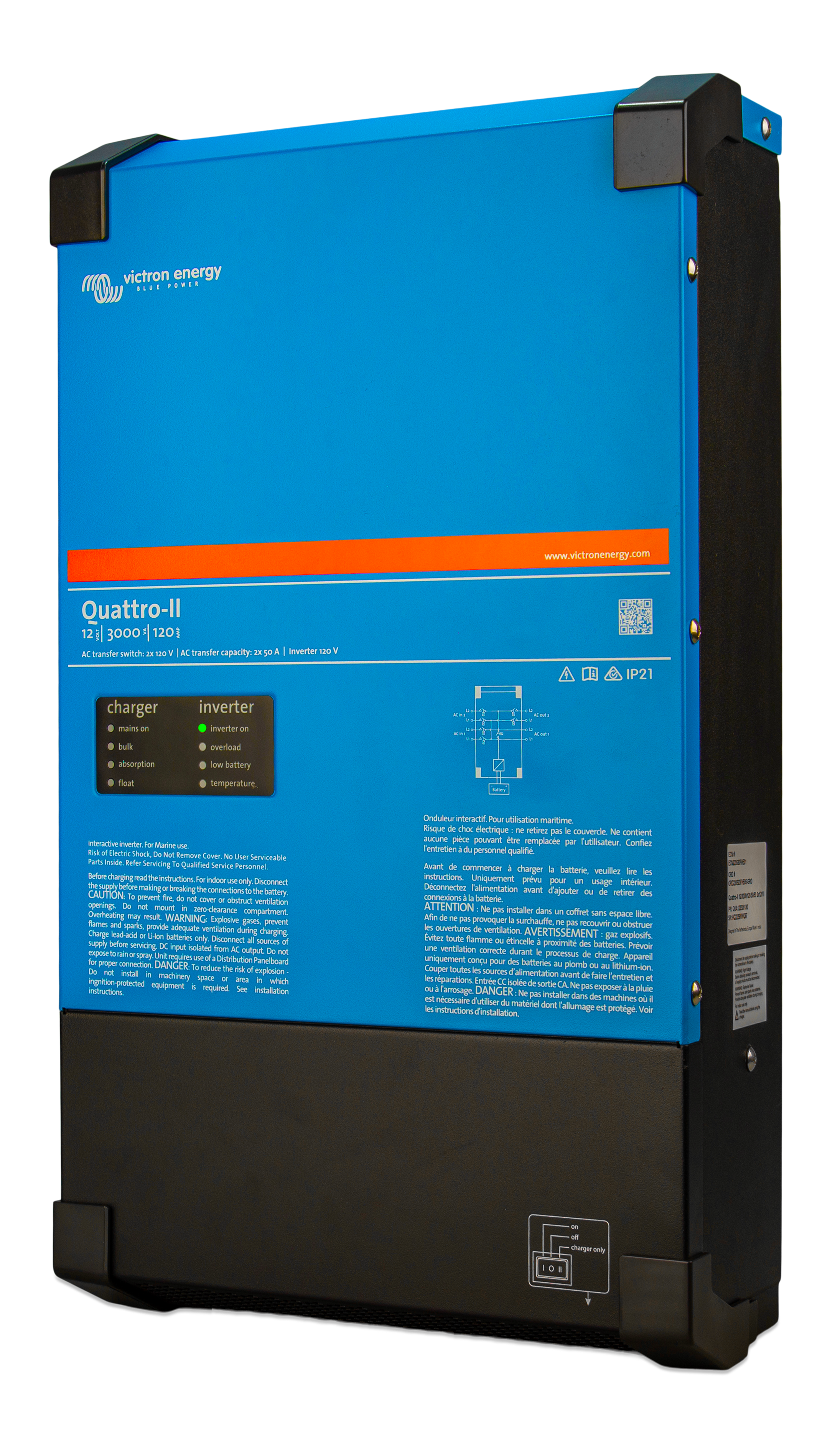

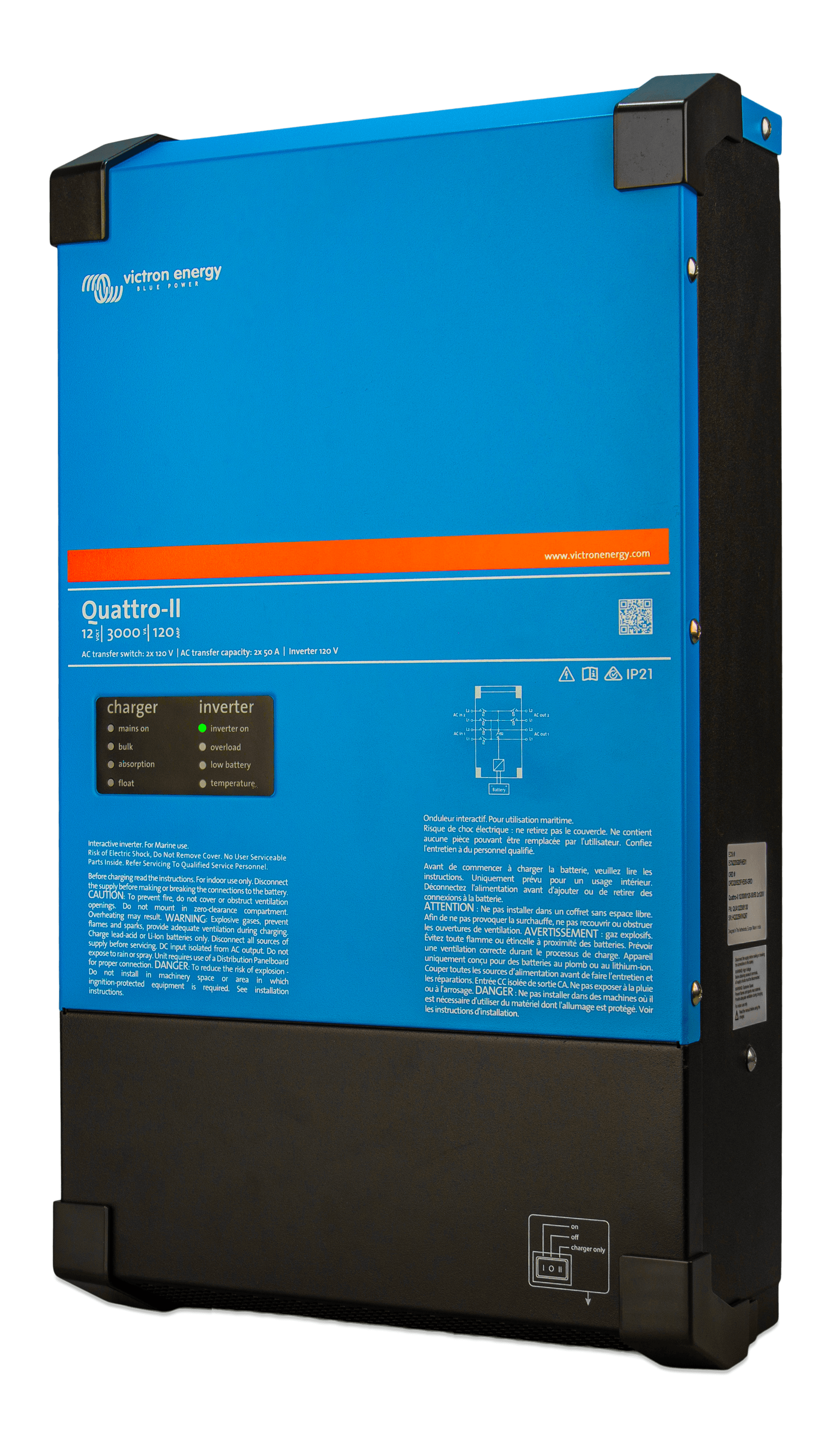

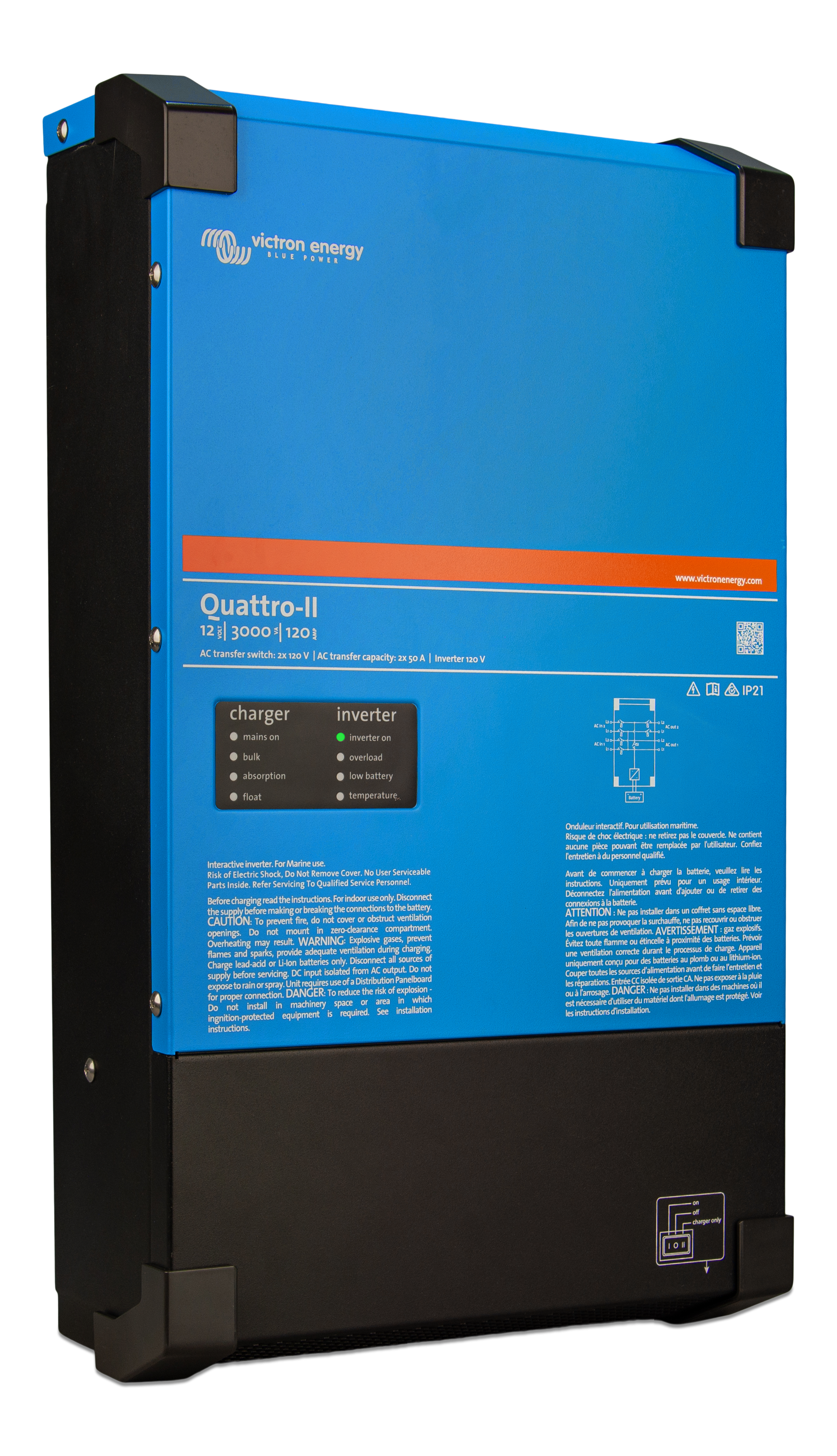

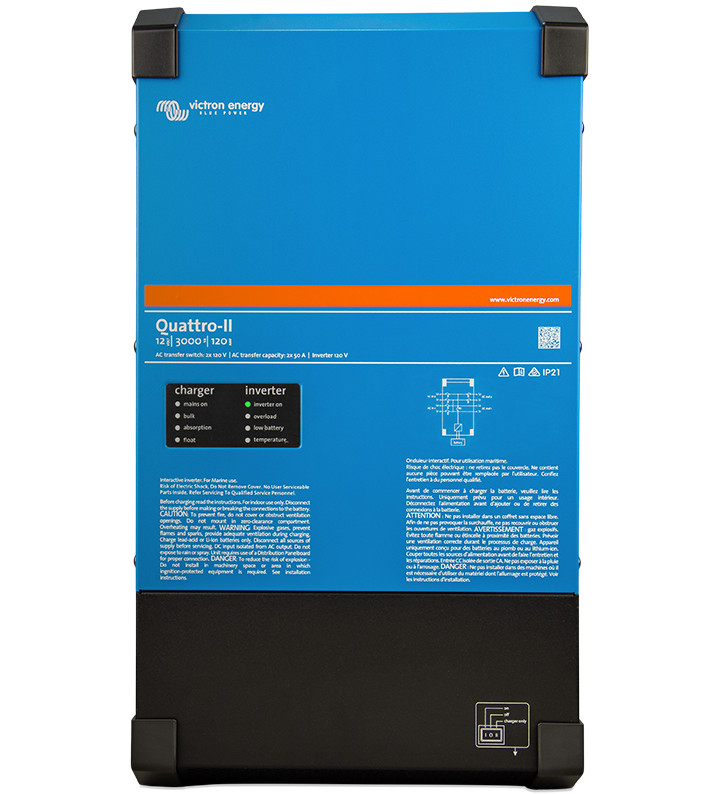

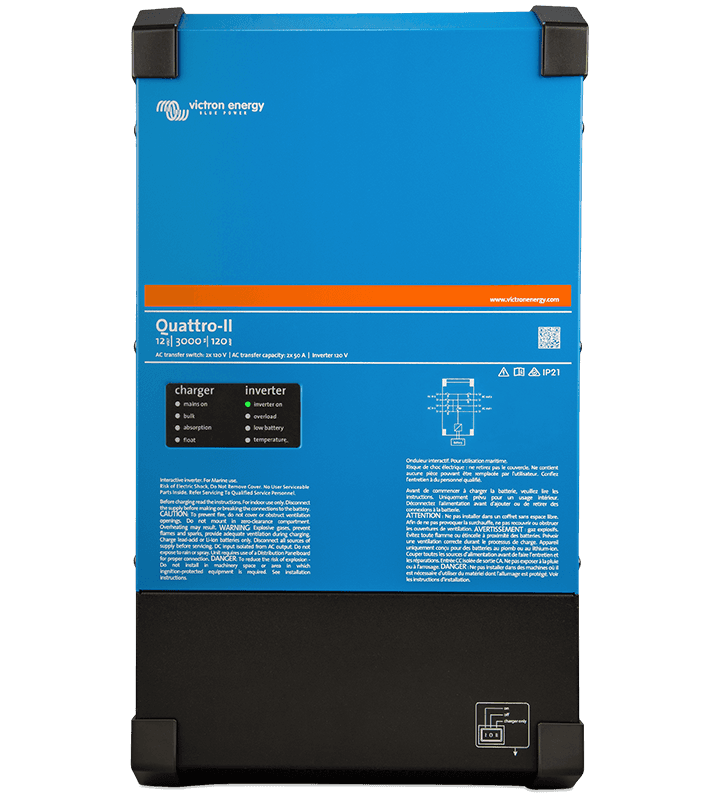

  • Quattro-II 2x 120V (front)  thumbnail
    Quattro-II 2x 120V (front)
    .PNG

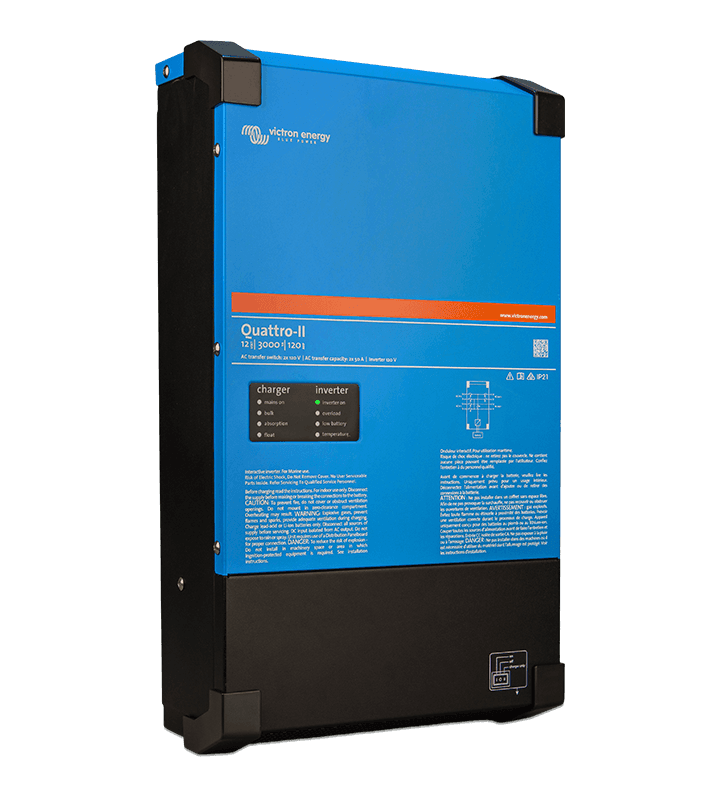

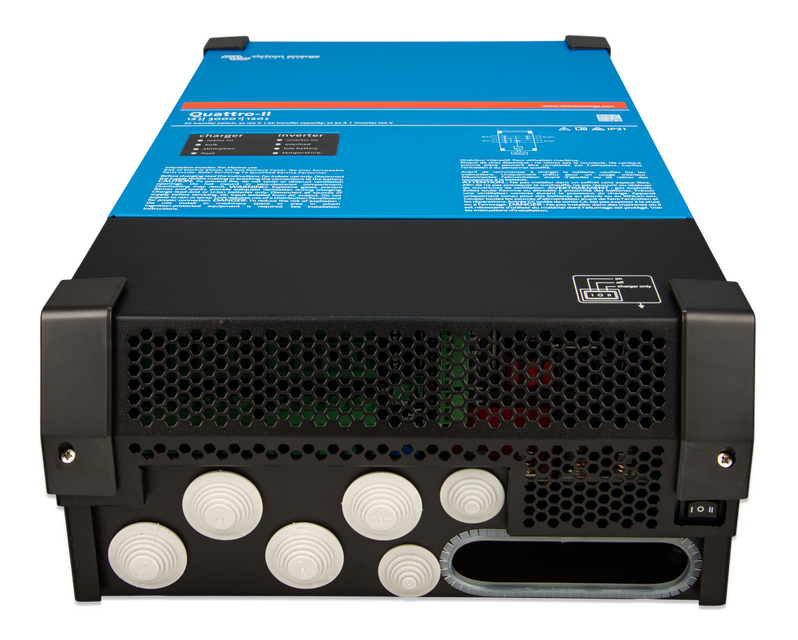

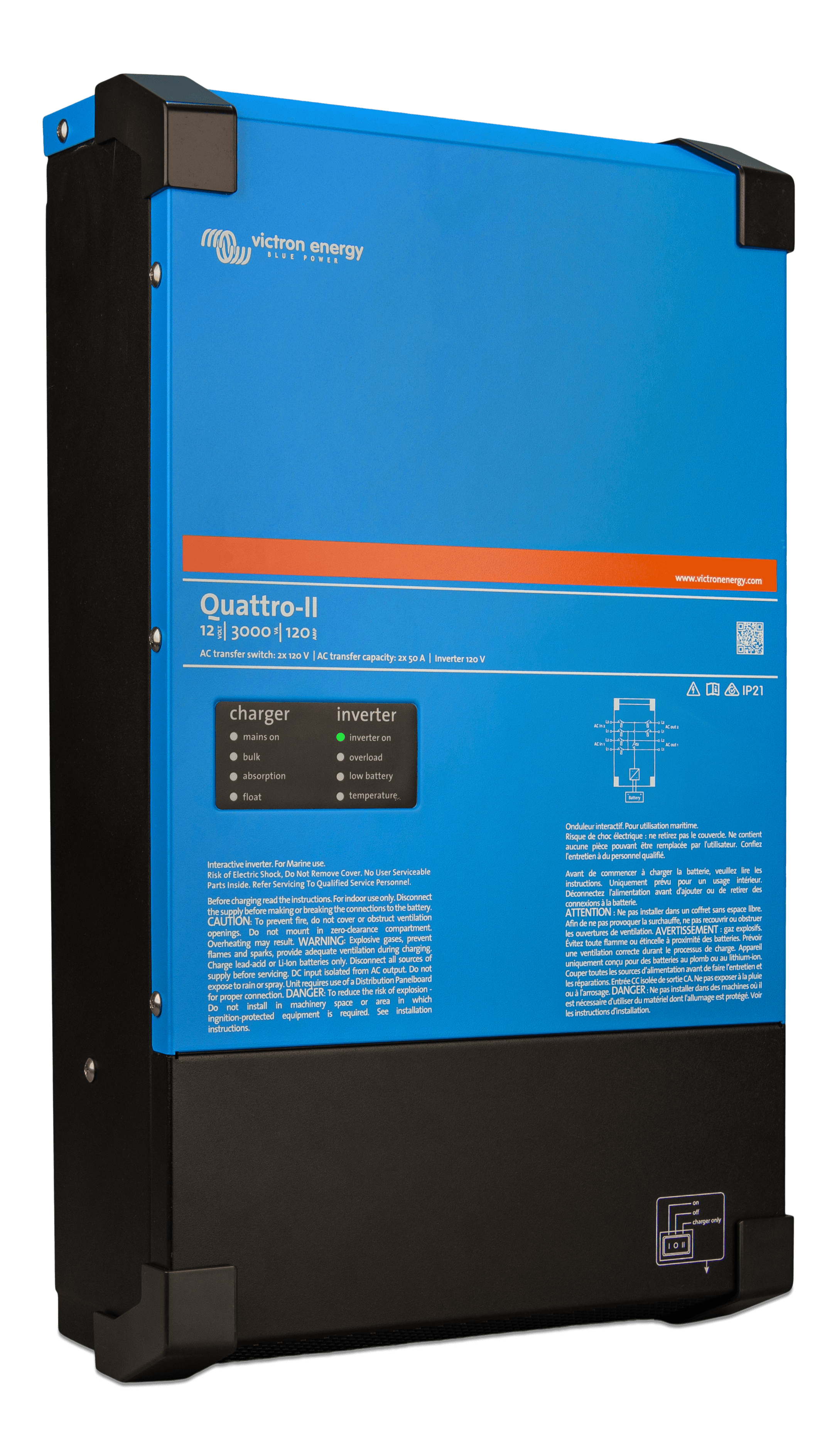

  • Quattro-II 2x 120V (front-angle)  thumbnail
    Quattro-II 2x 120V (front-angle)
    .PNG

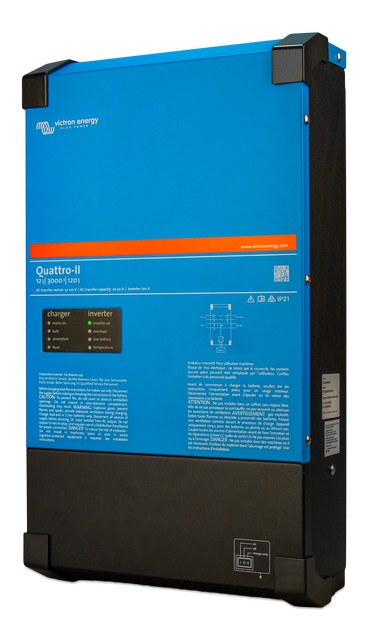

  • Quattro-II 2x 120V (left)  thumbnail
    Quattro-II 2x 120V (left)
    .PNG

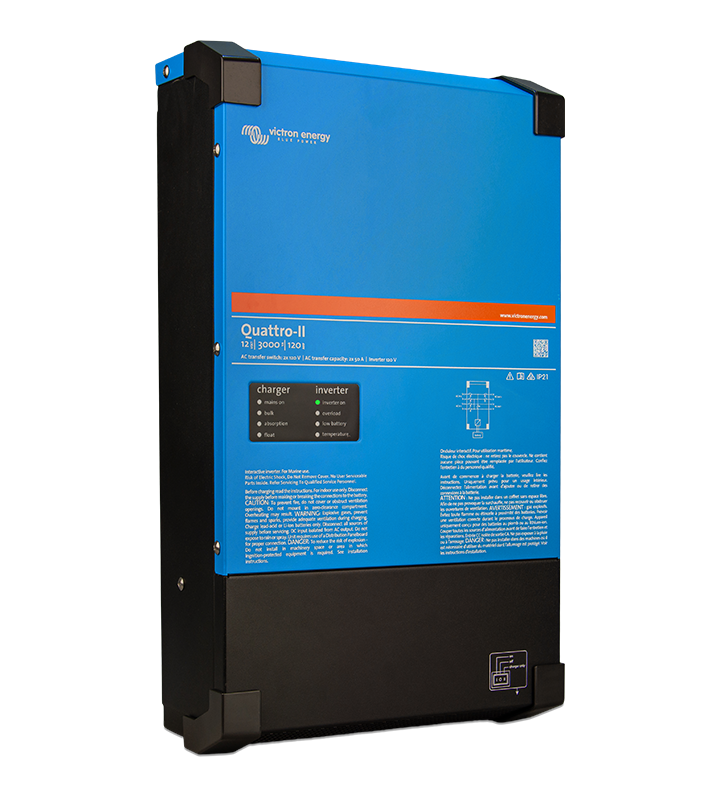

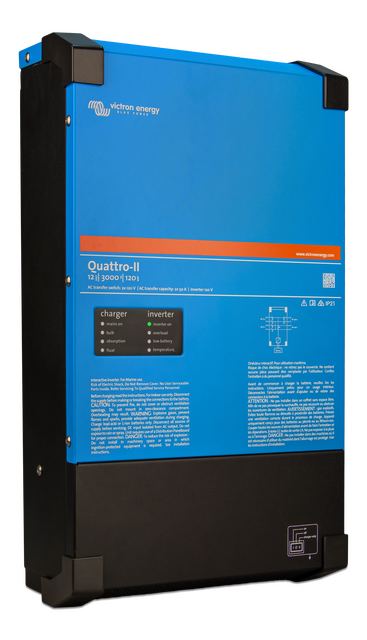

  • Quattro-II 2x 120V (right)  thumbnail
    Quattro-II 2x 120V (right)
    .PNG

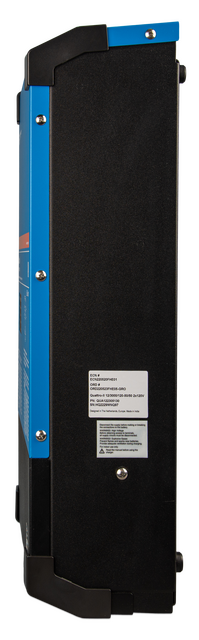

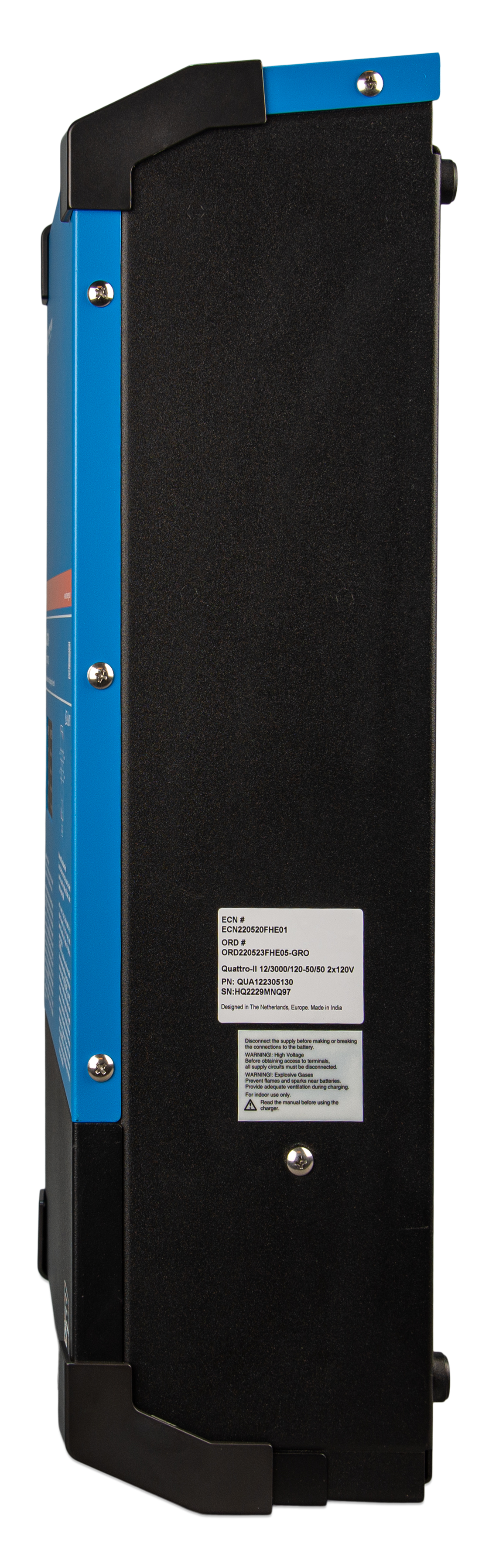

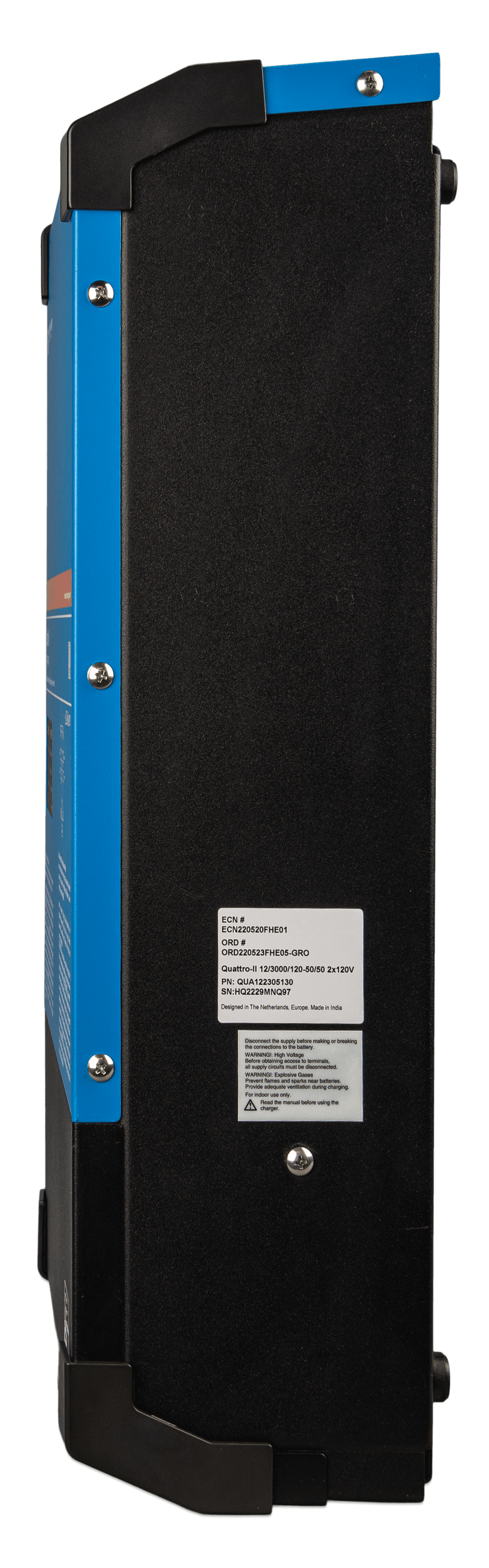

  • Quattro-II 2x 120V (side)  thumbnail
