MultiPlus-II 2x 120V

A MultiPlus-II 2x 120 V a tökéletes egydobozos mobil megoldás a szabványos észak-amerikai 50 A-es 120/240 VAC feszültségű, osztott fázisú alkalmazásokhoz. A MultiPlus-II 2x 120 V parti hálózatból vagy generátorról megtáplálva egyaránt képes fogadni és átereszteni egy 120/240 V-os betáplálás mindkét vezetékét, és a teljes 50 A-t fel tudja használni töltésre és AC-terhelésekhez. Egy fázisú 120 V-os feszültségforrásra csatlakoztatva a MultiPlus-II 2x 120 V L1 bemenete a bejövő áramellátást fogadja töltéshez és áteresztéshez, míg az L1 és L2 kimeneteket kombinálja egy fázisú 120 V-os tápláláshoz mindegyik vezetéken.

A MultiPlus akkor kapcsolja be az inverter üzemét, amikor hálózati AC-forrás nem áll rendelkezésre. Az inverter kimenete szintén egy fázisú 120 V. Inverter üzemmódban a MultiPlus-II 2x 120 V belsőleg kapcsolja össze az L1 és L2 vezetékeket, és így biztosít 120 VAC feszültséget bármelyik kimeneten levő terhelésekhez. Ezért minden csatlakozási körülmények között az elosztószekrény megkapja a 120 V-os táplálást. A 240 VAC azonban csak akkor áll rendelkezésre, ha a MultiPlus osztott fázisú 120/240 VAC forrásból kap betáplálást. Ez megakadályozza, hogy nagy terhelések – például vízmelegítők vagy 240 V-os légkondicionálók – lemerítsék az akkumulátort.

A MultiPlus-II 2x 120 V rendelkezik a változatos inverter/töltő termékválasztékunk – így a PowerControl, PowerAssist, Input Current Limit – minden elvárt jellemzőjével és szolgáltatásával, két AC-kimenettel, valamint nagyobb kapacitású VE.Bus rendszerekhez párhuzamos és 3 fázisú konfigurációval. Alkalmas LiFePO4 akkumulátorokhoz és számos más akkumulátor-technológiához.

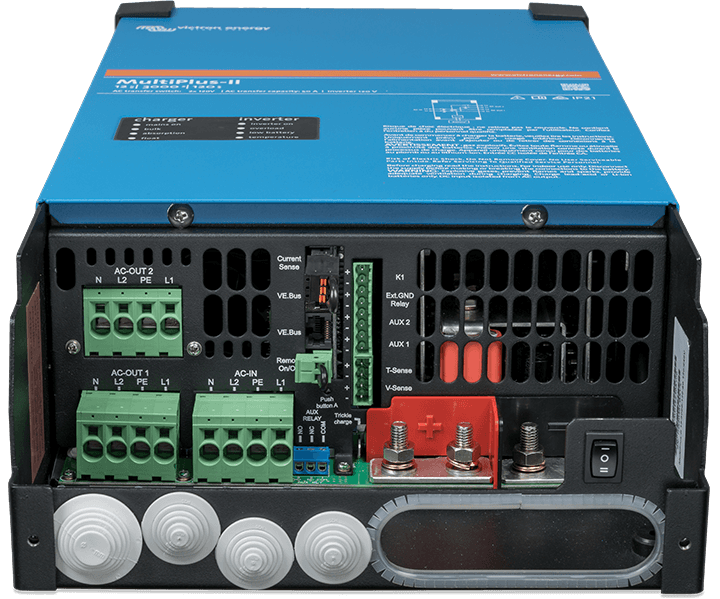

MultiPlus-II 2x 120V
MultiPlus-II 2x 120V
Models:

3000VA

Year warranty

World-wide support

Információk erről a
termékről

A MultiPlus-II 2x 120 V a tökéletes egydobozos mobil megoldás a szabványos észak-amerikai 50 A-es 120/240 VAC feszültségű, osztott fázisú alkalmazásokhoz. A MultiPlus-II 2x 120 V parti hálózatból vagy generátorról megtáplálva egyaránt képes fogadni és átereszteni egy 120/240 V-os betáplálás mindkét vezetékét, és a teljes 50 A-t fel tudja használni töltésre és AC-terhelésekhez. Egy fázisú 120 V-os feszültségforrásra csatlakoztatva a MultiPlus-II 2x 120 V L1 bemenete a bejövő áramellátást fogadja töltéshez és áteresztéshez, míg az L1 és L2 kimeneteket kombinálja egy fázisú 120 V-os tápláláshoz mindegyik vezetéken.

A MultiPlus akkor kapcsolja be az inverter üzemét, amikor hálózati AC-forrás nem áll rendelkezésre. Az inverter kimenete szintén egy fázisú 120 V. Inverter üzemmódban a MultiPlus-II 2x 120 V belsőleg kapcsolja össze az L1 és L2 vezetékeket, és így biztosít 120 VAC feszültséget bármelyik kimeneten levő terhelésekhez. Ezért minden csatlakozási körülmények között az elosztószekrény megkapja a 120 V-os táplálást. A 240 VAC azonban csak akkor áll rendelkezésre, ha a MultiPlus osztott fázisú 120/240 VAC forrásból kap betáplálást. Ez megakadályozza, hogy nagy terhelések – például vízmelegítők vagy 240 V-os légkondicionálók – lemerítsék az akkumulátort.

A MultiPlus-II 2x 120 V rendelkezik a változatos inverter/töltő termékválasztékunk – így a PowerControl, PowerAssist, Input Current Limit – minden elvárt jellemzőjével és szolgáltatásával, két AC-kimenettel, valamint nagyobb kapacitású VE.Bus rendszerekhez párhuzamos és 3 fázisú konfigurációval. Alkalmas LiFePO4 akkumulátorokhoz és számos más akkumulátor-technológiához.

Downloads
and support

Datasheets
  • MultiPlus-II 3kVA 2x120V
    .PDF
Manuals
  • MultiPlus-II 2x120V (HTML5)
    .HTML
  • Solar & Wind Priority (HTML5)
    .HTML
  • Solar & Wind Priority (PDF)
    .PDF
  • MultiPlus-II 2x120V (PDF)
    .PDF
  • Pre-RMA bench test instructions (PDF)
    .PDF
  • Pre-RMA Bench Test Instructions (HTML5)
    .HTML
Quick Installation Guides
  • MultiPlus-II 12V 3kVA 2x 120V
    .PDF
Enclosure Dimensions
  • MultiPlus-II 24/3000/70-50 2x120V (UL)
    .PDF
  • MultiPlus-II 24/3000/70-50 2x120V (UL) (3D)
    .PDF
  • MultiPlus-II 24/3000/70-50 2x120V (UL) (stp)
  • MultiPlus-II 12/3000/120-50 2x120V (UL)
    .PDF
  • MultiPlus-II 12/3000/120-50 2x120V (UL) (3D)
    .PDF
  • MultiPlus-II 12/3000/120-50 2x120V (UL) (stp)
  • MultiPlus-II 12V 3kVA 120-50 2x120V
    .PDF
  • MultiPlus-II 12V 3kVA 120-50 2x120V (3D)
    .PDF
  • MultiPlus-II 12V 3kVA 120-50 2x120V (stp)
  • MultiPlus-II 24V 3kVA 70-50 2x120V
    .PDF
  • MultiPlus-II 24V 3kVA 70-50 2x120V (3D)
    .PDF
  • MultiPlus-II 24V 3kVA 70-50 2x120V (stp)
High Quality Photos

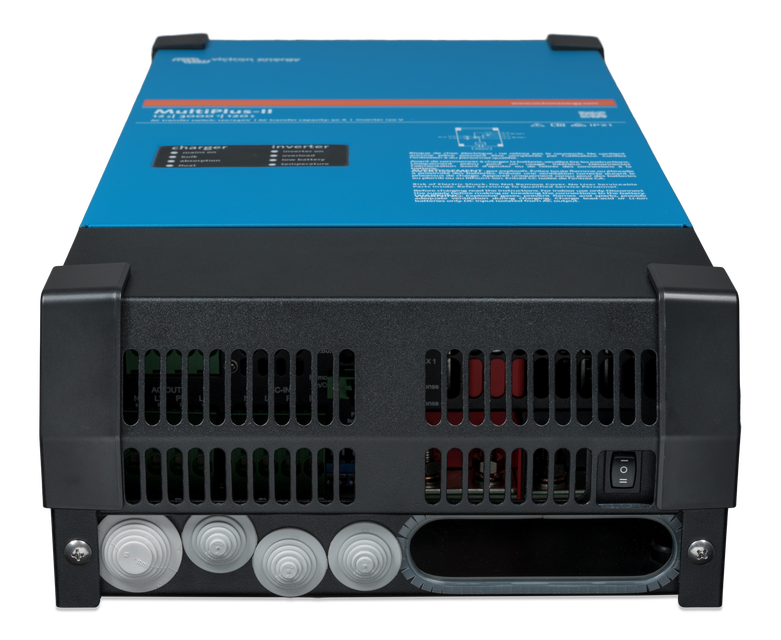

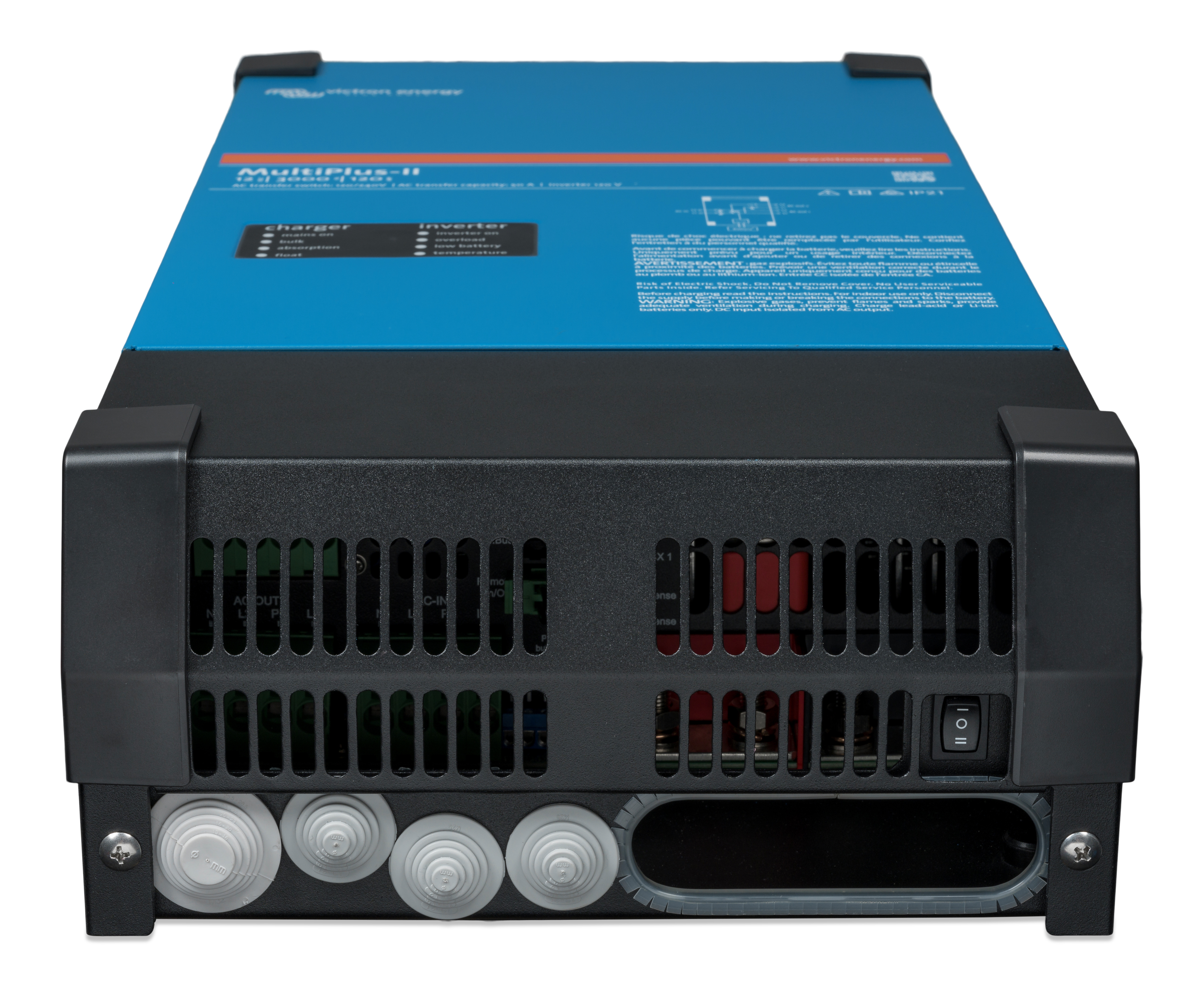

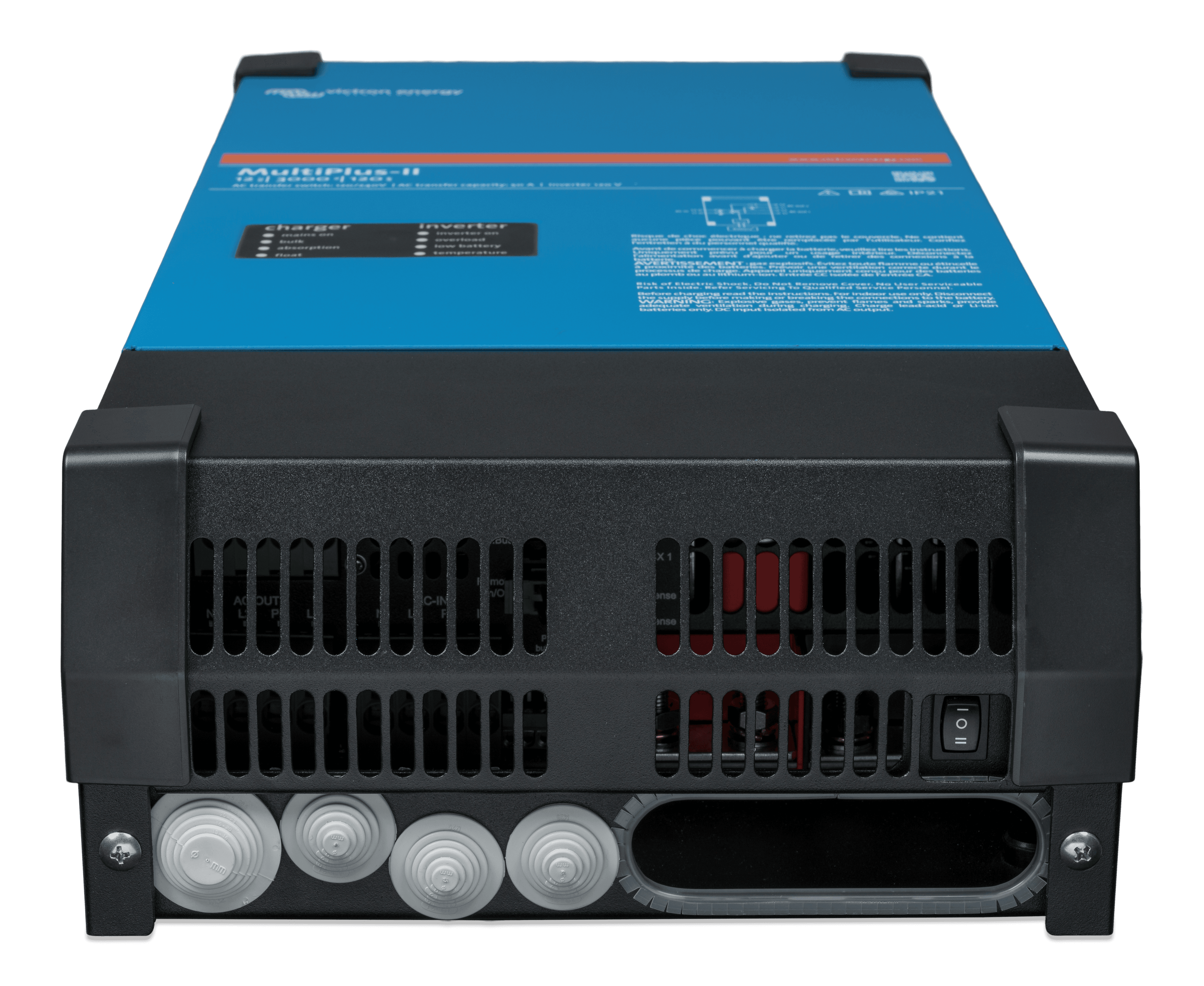

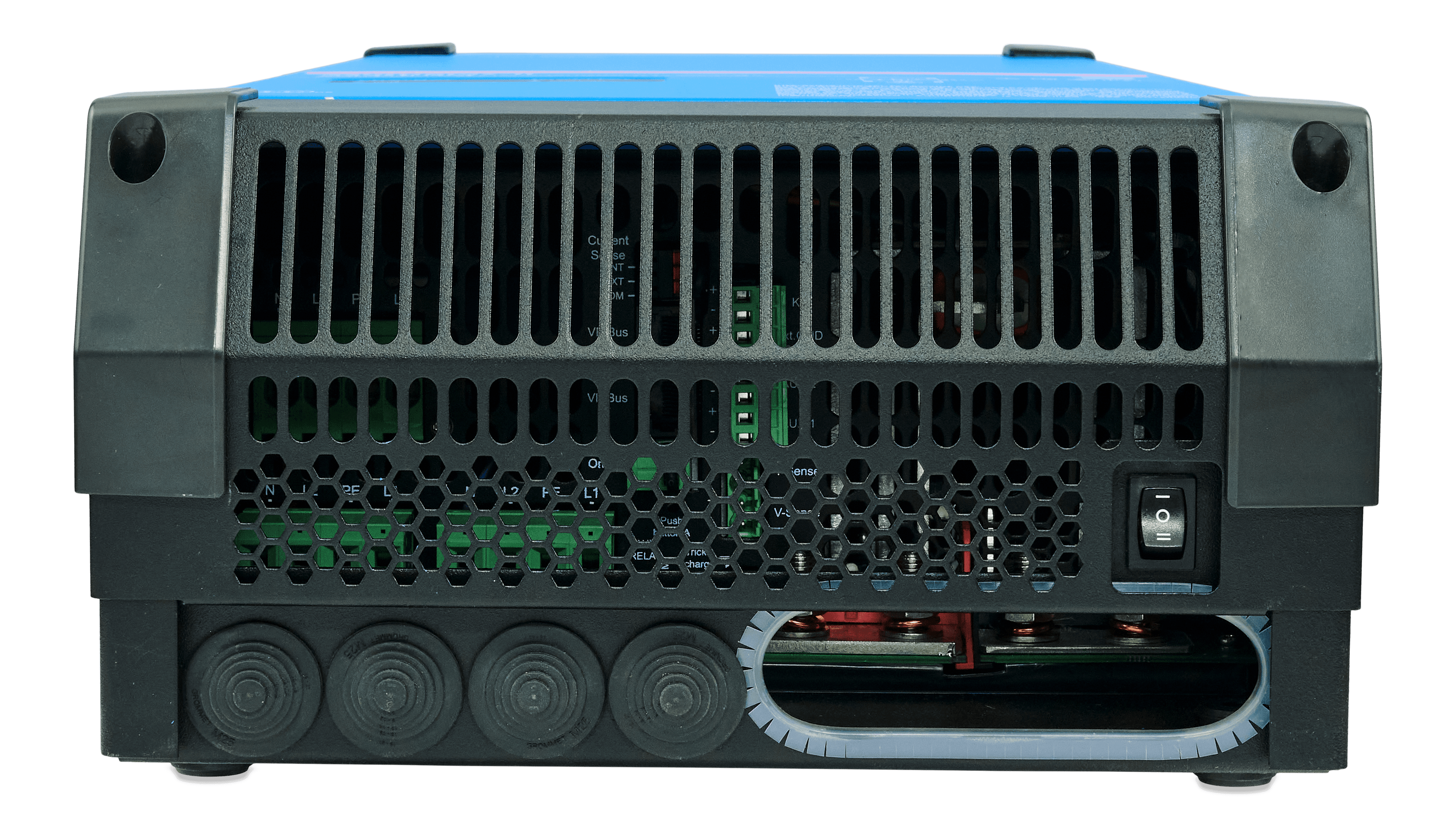

  • MultiPlus-II 12V 3kVA 120-50 2x120V (bottom)  thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (bottom)
    .PNG

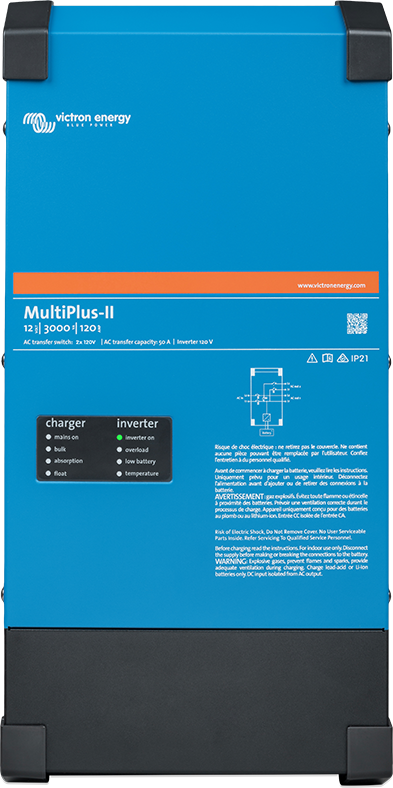

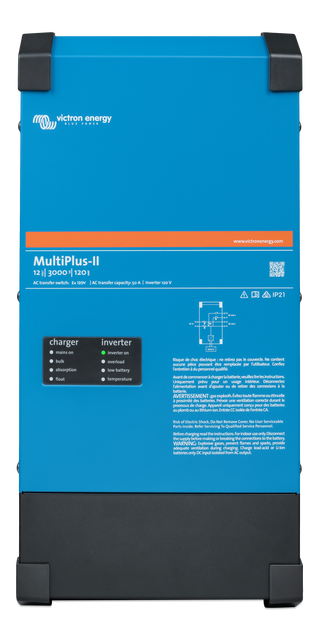

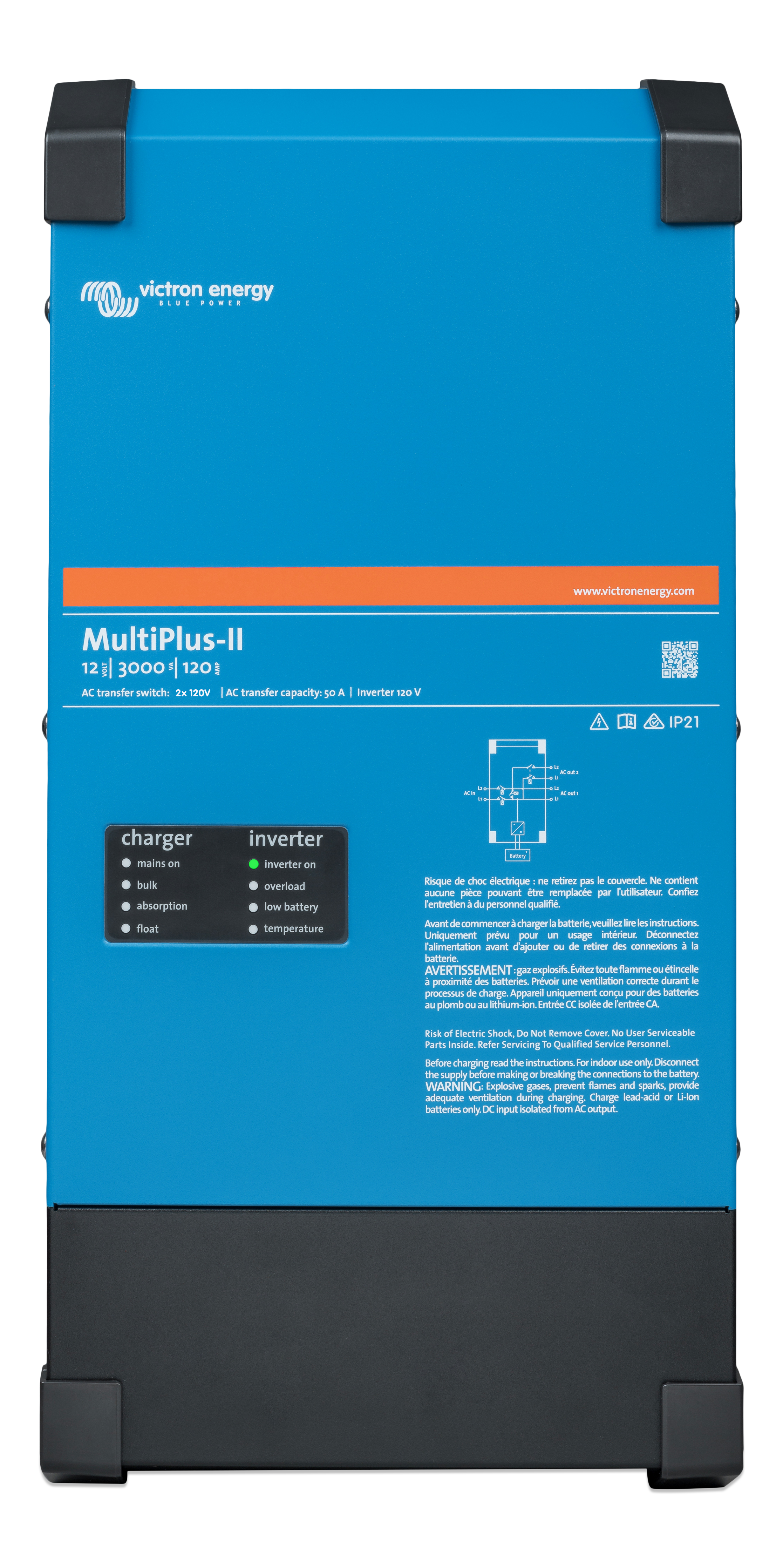

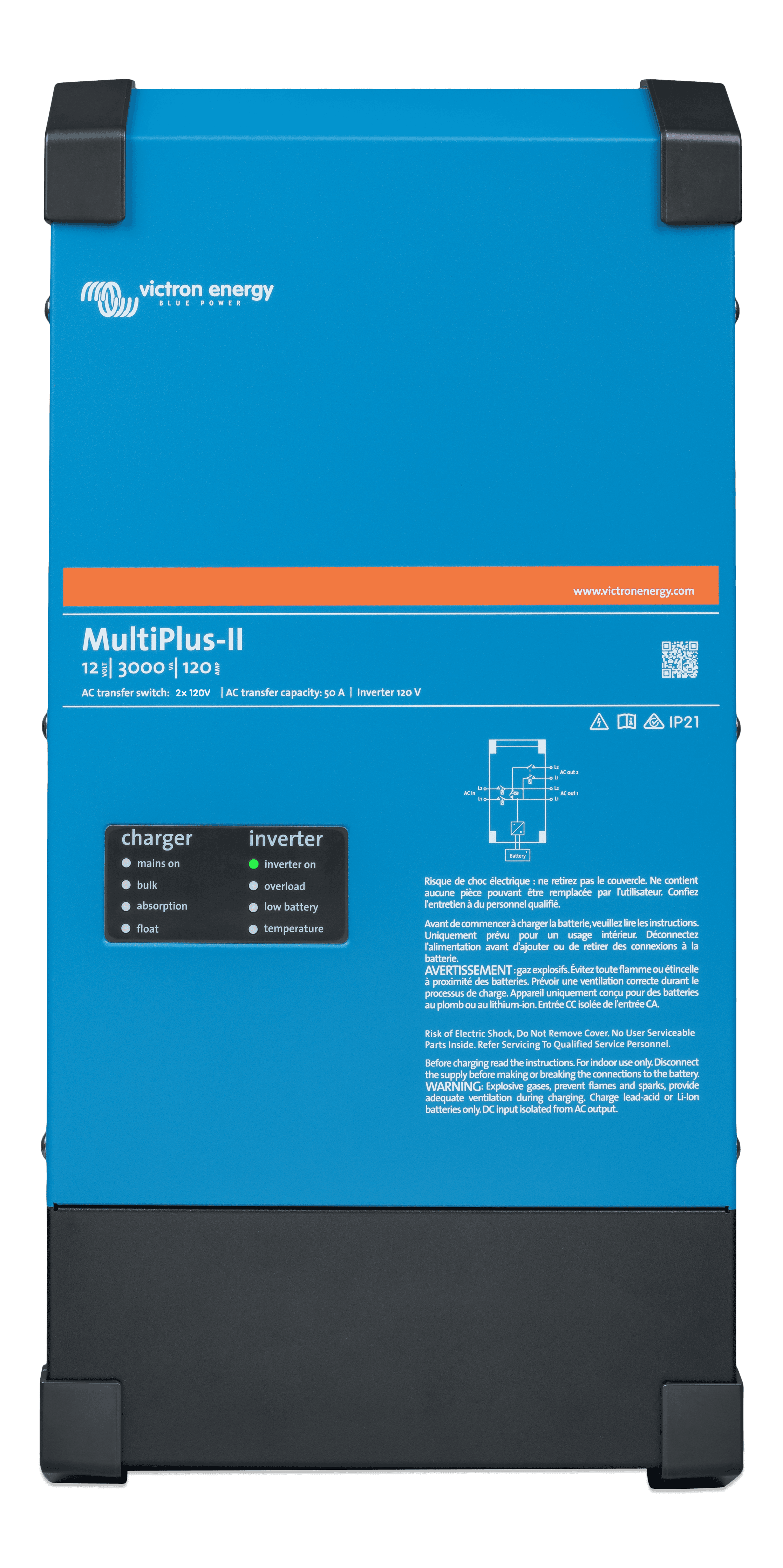

  • MultiPlus-II 12V 3kVA 120-50 2x120V (front) thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (front)
    .PNG

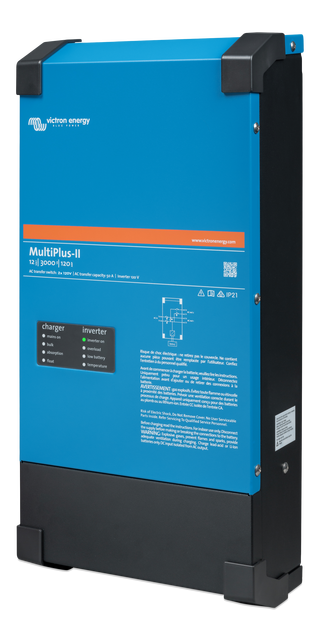

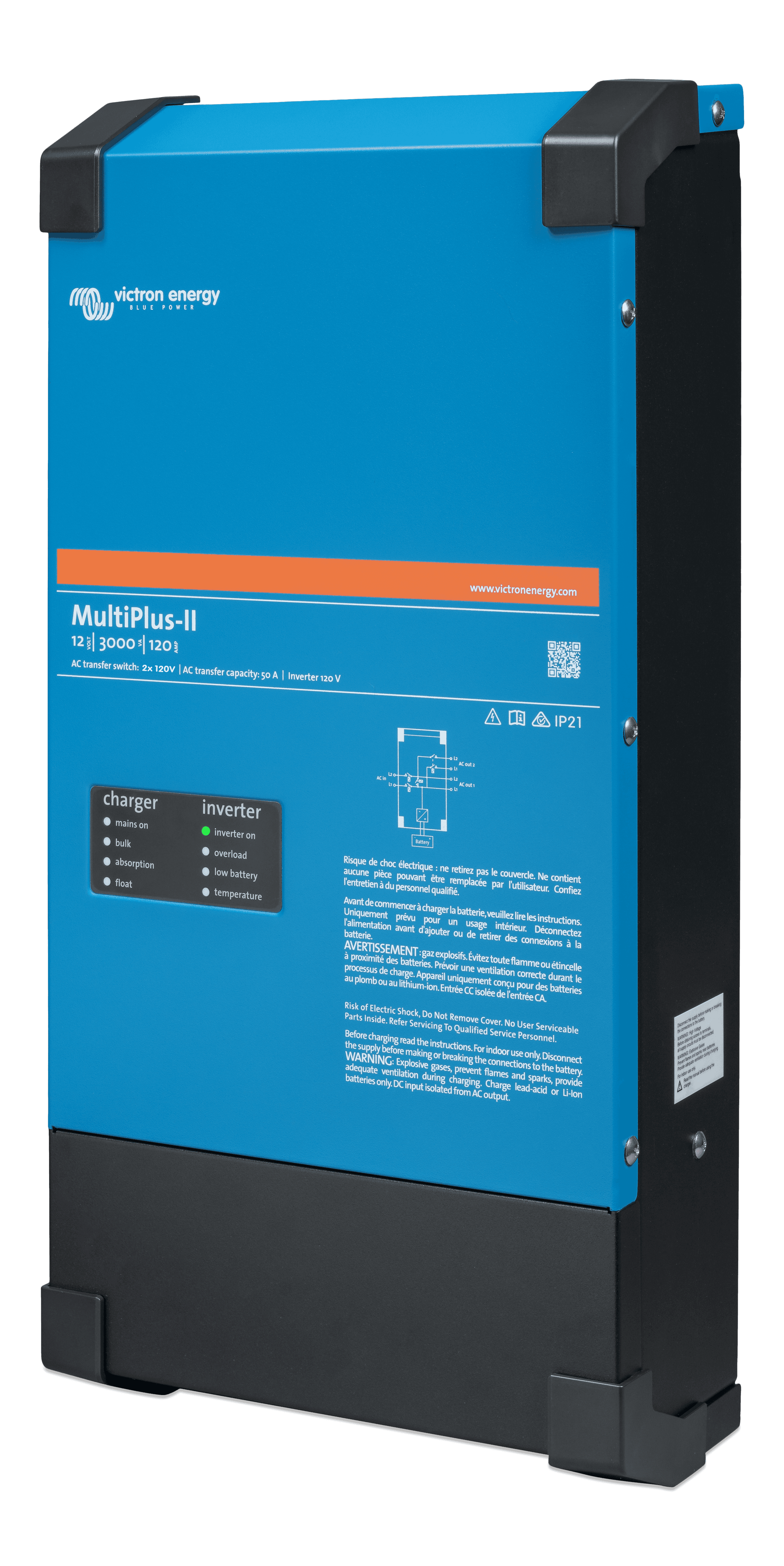

  • MultiPlus-II 12V 3kVA 120-50 2x120V (left) thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (left)
    .PNG

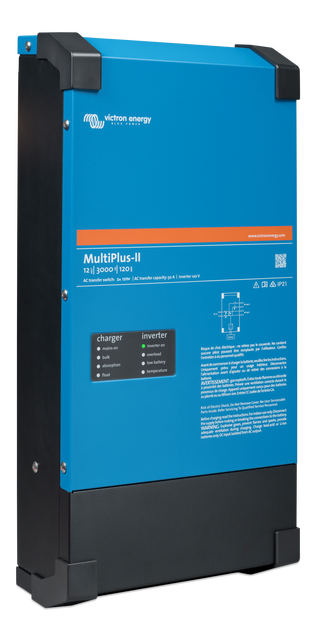

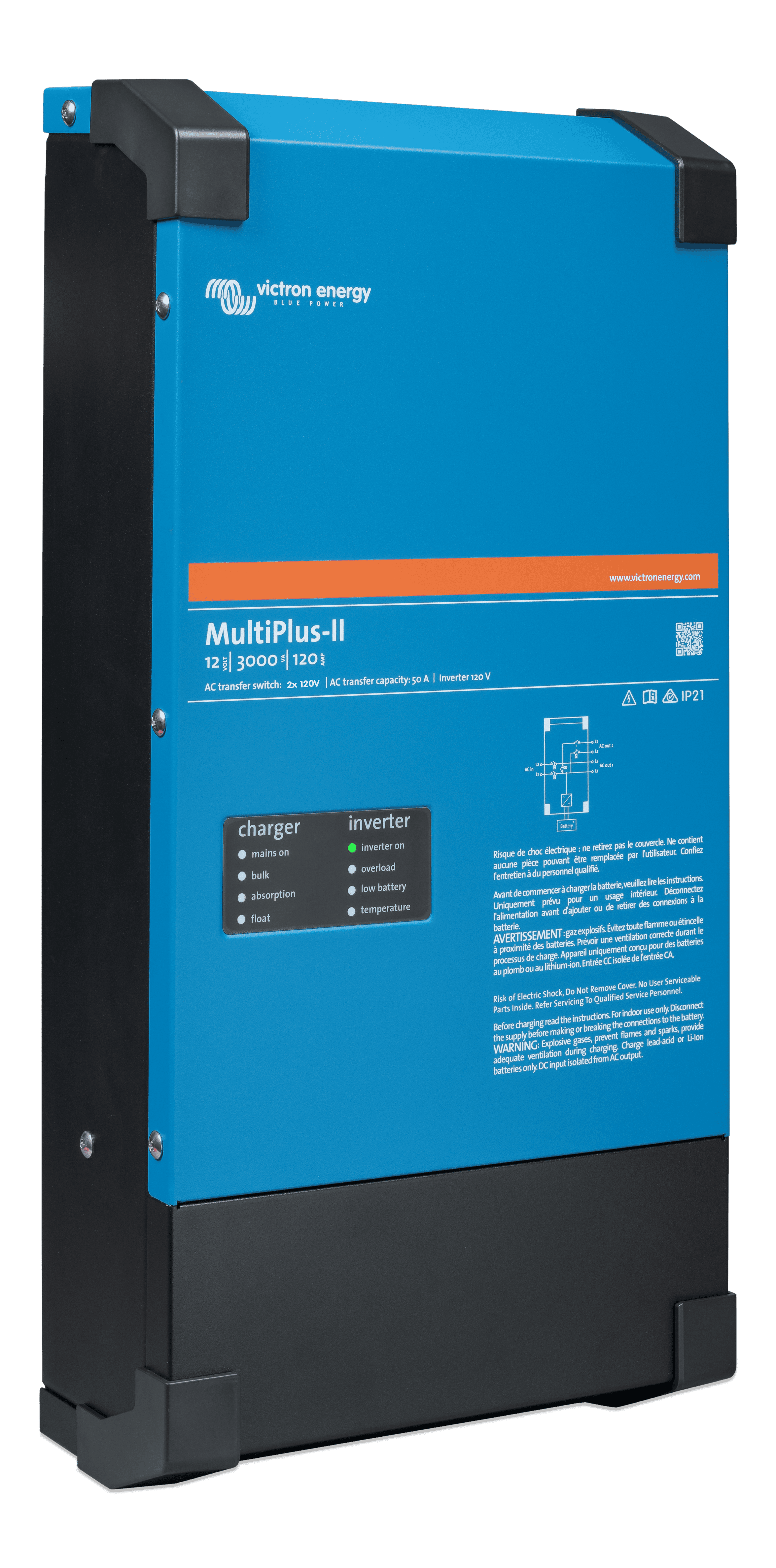

  • MultiPlus-II 12V 3kVA 120-50 2x120V (right) thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (right)
    .PNG

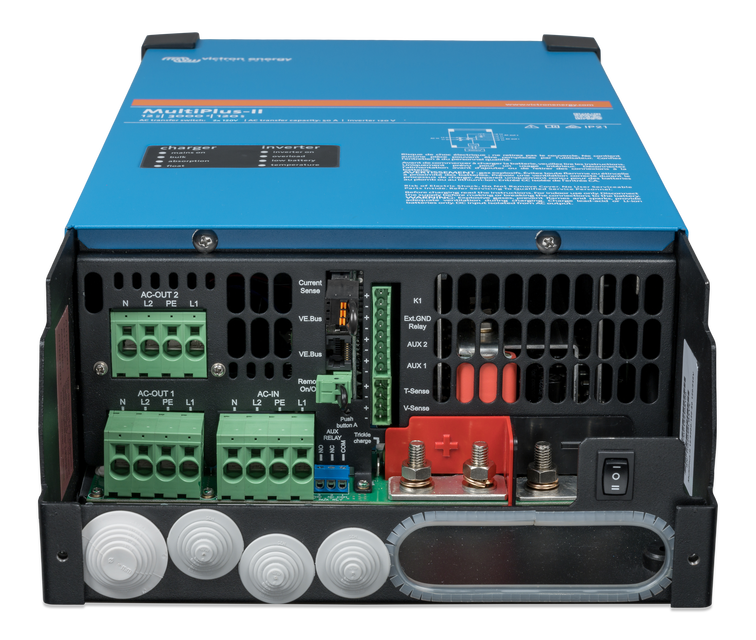

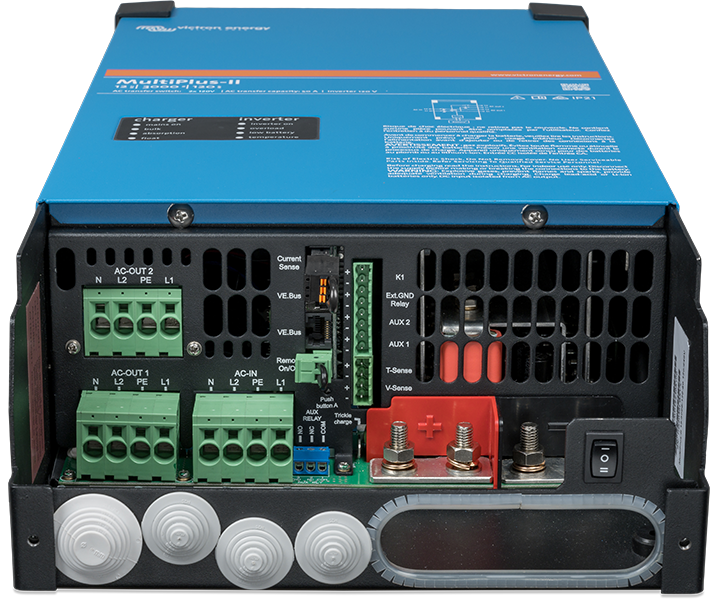

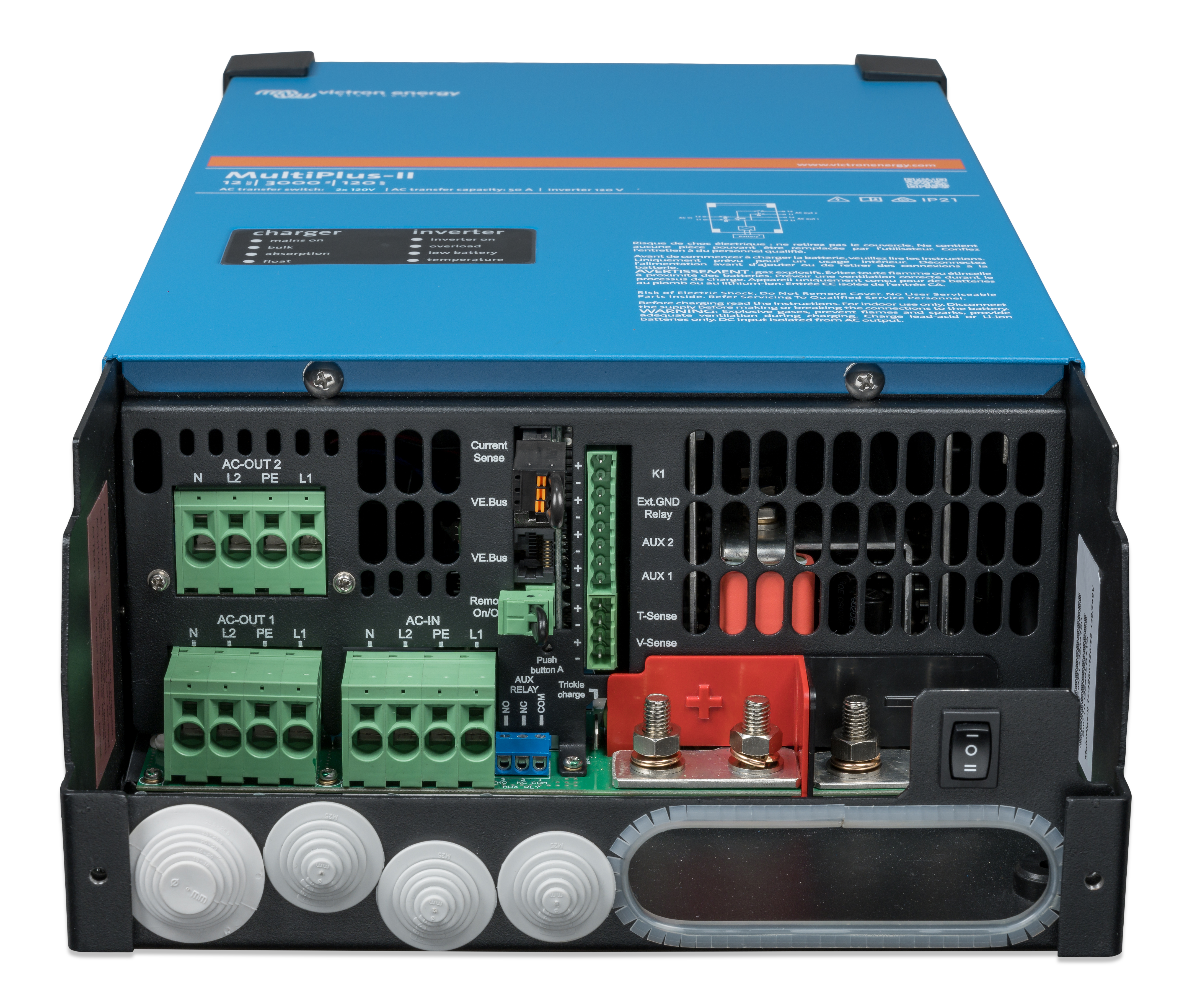

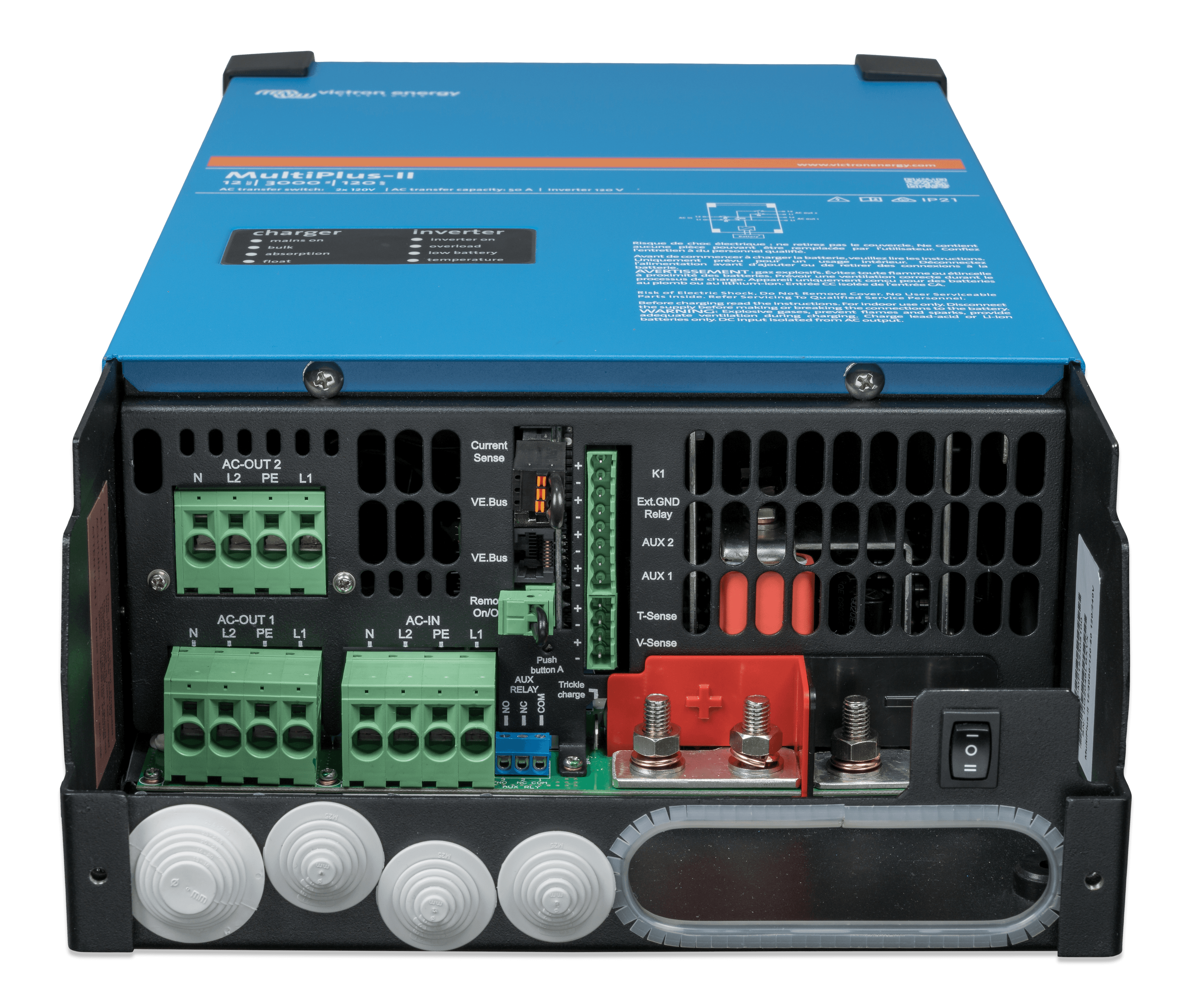

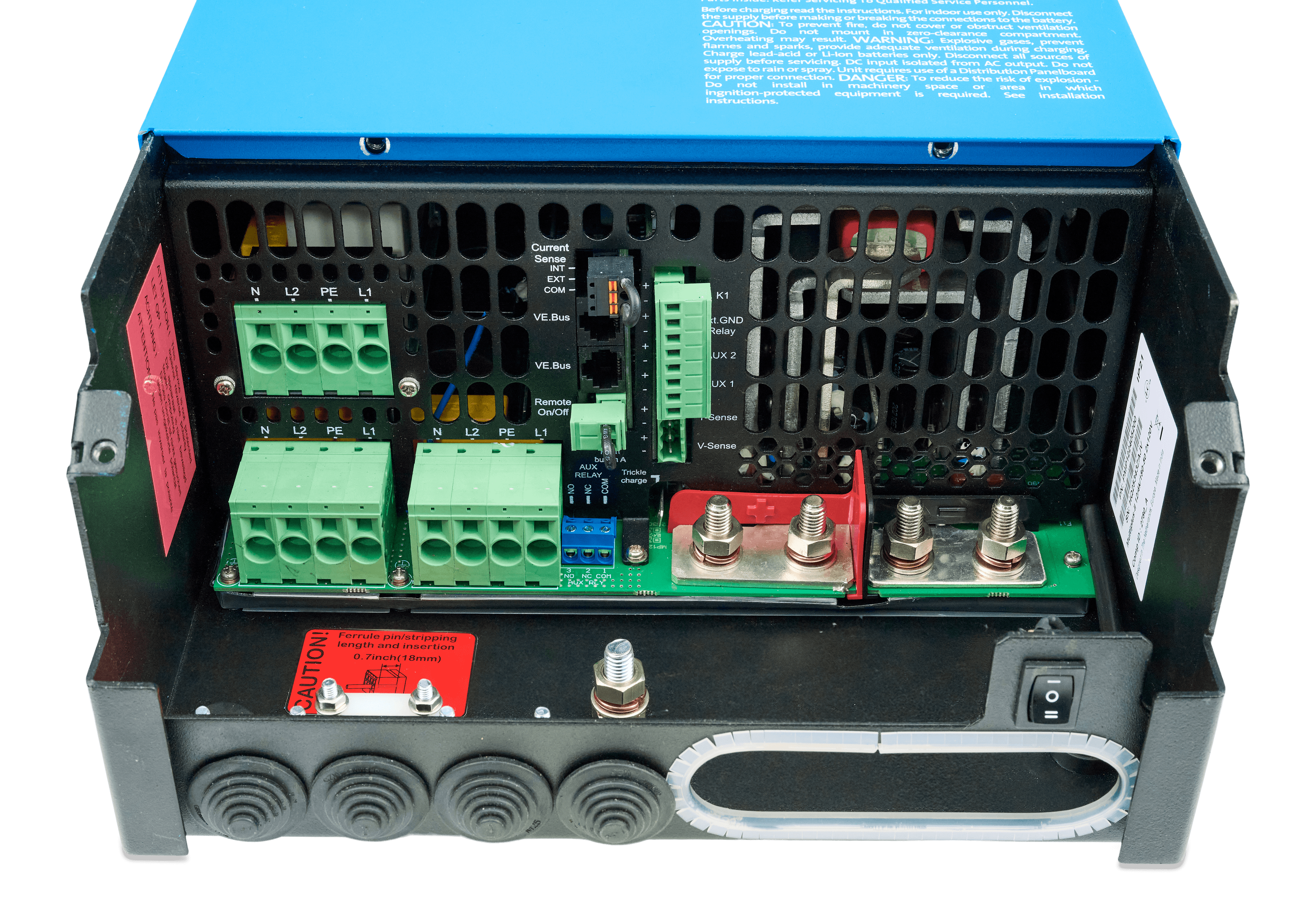

  • MultiPlus-II 12V 3kVA 120-50 2x120V (connections) thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (connections)
    .PNG
System Schematics
  • MultiPlus-II 3kW 2x120VAC 12VDC 400Ah Li VE.Bus BMS Cerbo GX Touch generator MPPT Orion-Tr Smarts
    .PDF
  • MultiPlus-II 3kW 2x120VAC 12VDC 400Ah Li Lynx Smart BMS Cerbo GX touch generator MPPT Orion-Tr Smarts
    .PDF
  • MultiPlus-II 3kVA 2x120VAC 12VDC 400Ah Li VEBus BMS V2 Cerbo GX touch generator MPPT Orion Tr Smarts
    .PDF
Certificates
  • Declaration of Conformity - MultiPlus-II 3000VA & 5000VA
    .PDF
  • ISO9001 certificate
    .PDF
  • Certificate Safety UL 458 - MultiPlus-II 12/24/48V 3000VA 120V
    .PDF
  • Certificate Safety UL 458 - MultiPlus-II 2x 120V
    .PDF
