VDI-16, VDI-32 és VDI-64 galvanikus leválasztó

A galvanikus leválasztó megakadályozza az elektrolitikus korróziót. Blokkolja a parti áram földelővezetékén keresztül a hajóra jutó kisfeszültségű egyenáramot. Az ilyen áram ugyanis korróziót okozhat a hajó víz alatti fémelemeiben, például a hajótörzsben a hajócsavarban, a tengelyben, és így tovább.
A galvanikus leválasztó belsejében két, egymással ellenpárhuzamosan kapcsolt dióda található. Az ilyen típusú kapcsolás alkalmazása esetén a diódák mindkét irányban lehetővé teszik az elektromos áram működését, viszont csak egy bizonyos feszültségbeli küszöbérték felett. A diódák vezetőképességét biztosító egyenáramú feszültség körülbelül 1,4 V.

Az izolátor közvetlenül a hajó 230 V-os csatlakozása mögé van telepítve. A galvánelemes izolátorból előremenő feszültség magasabb, mint a fémek közötti potenciálkülönbség. Ennek eredményeként ez a feszültség nem teszi lehetővé az áramvezetést, és ezért a galvanikus leválasztó megakadályozza az elektrolitikus áramot. Viszont ha a váltakozó áramú áramkörben (nagyobb) hibafeszültség van jelen, a diódák átengedik az áramot, és a maradékáram-eszköz megszakítja azt.

VDI-16, VDI-32 és VDI-64 galvanikus leválasztó

Year warranty

World-wide support

Információk erről a
termékről

A galvanikus leválasztó megakadályozza az elektrolitikus korróziót. Blokkolja a parti áram földelővezetékén keresztül a hajóra jutó kisfeszültségű egyenáramot. Az ilyen áram ugyanis korróziót okozhat a hajó víz alatti fémelemeiben, például a hajótörzsben a hajócsavarban, a tengelyben, és így tovább.
A galvanikus leválasztó belsejében két, egymással ellenpárhuzamosan kapcsolt dióda található. Az ilyen típusú kapcsolás alkalmazása esetén a diódák mindkét irányban lehetővé teszik az elektromos áram működését, viszont csak egy bizonyos feszültségbeli küszöbérték felett. A diódák vezetőképességét biztosító egyenáramú feszültség körülbelül 1,4 V.

Az izolátor közvetlenül a hajó 230 V-os csatlakozása mögé van telepítve. A galvánelemes izolátorból előremenő feszültség magasabb, mint a fémek közötti potenciálkülönbség. Ennek eredményeként ez a feszültség nem teszi lehetővé az áramvezetést, és ezért a galvanikus leválasztó megakadályozza az elektrolitikus áramot. Viszont ha a váltakozó áramú áramkörben (nagyobb) hibafeszültség van jelen, a diódák átengedik az áramot, és a maradékáram-eszköz megszakítja azt.

Downloads
and support

Manuals
  • Galvanic Isolator VDI-16, VDI-32 and VDI-64
    .PDF
  • Galvanic Isolator (VDI-16)
    .PDF
Enclosure Dimensions
  • Galvanic Isolator VDI-16
    .PDF
  • Galvanic Isolator VDI-16 (3D)
    .PDF
  • Galvanic Isolator VDI-16 (stp)
  • Galvanic Isolator VDI-32
    .PDF
  • Galvanic Isolator VDI-32 (3D)
    .PDF
  • Galvanic Isolator VDI-32 (stp)
  • Galvanic Isolator VDI-64
    .PDF
  • Galvanic Isolator VDI-64 (3D)
    .PDF
  • Galvanic Isolator VDI-64 (stp)
High Quality Photos

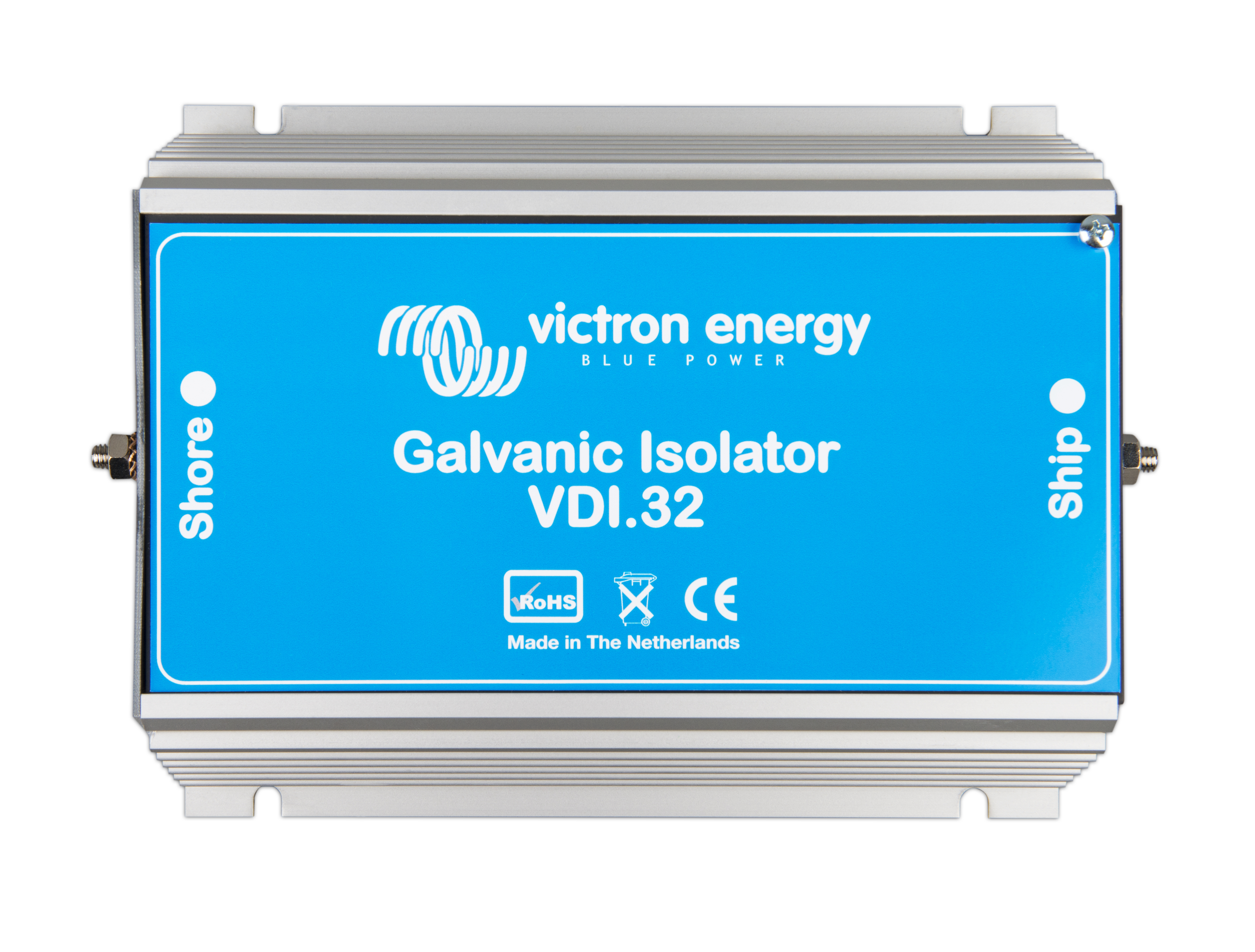

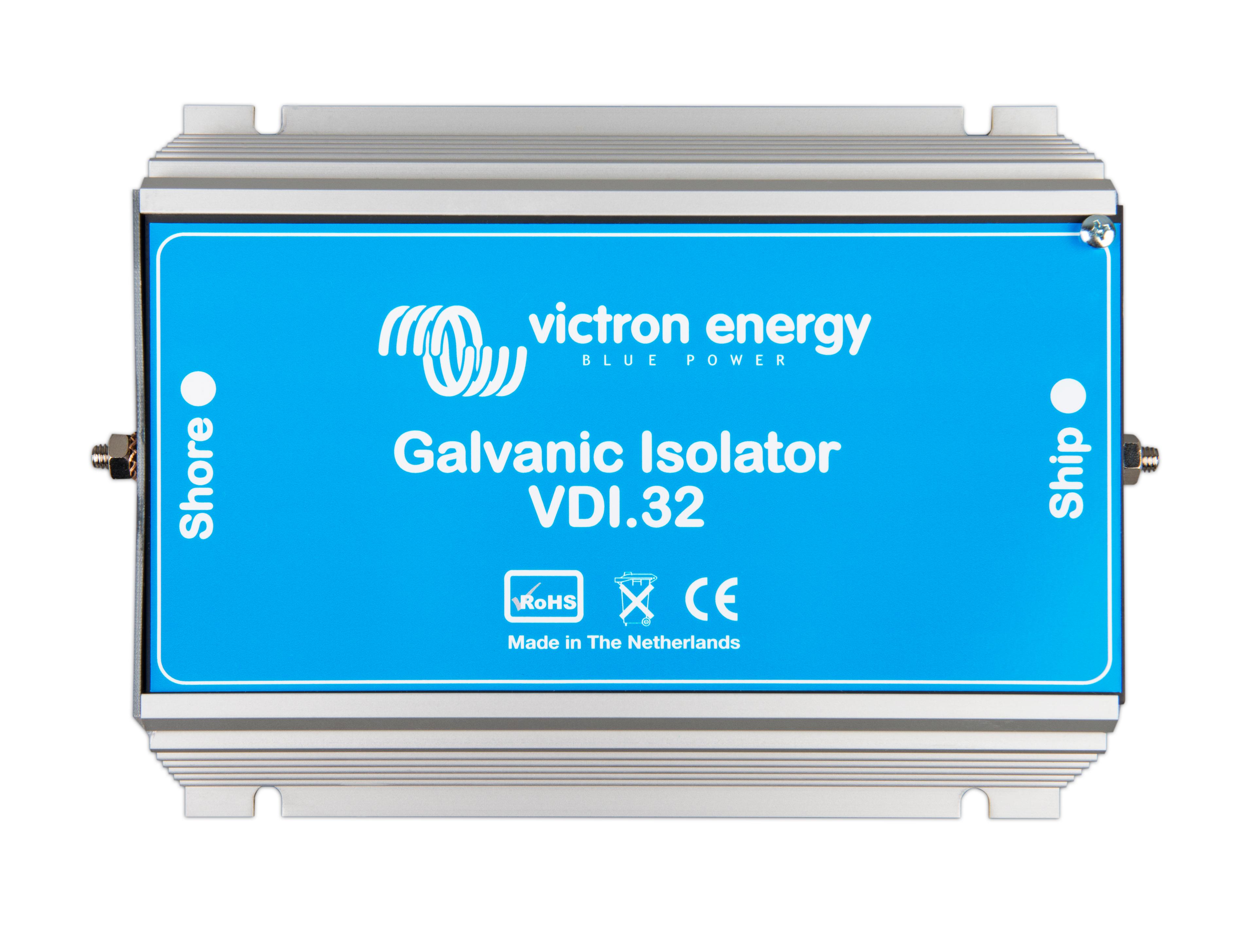

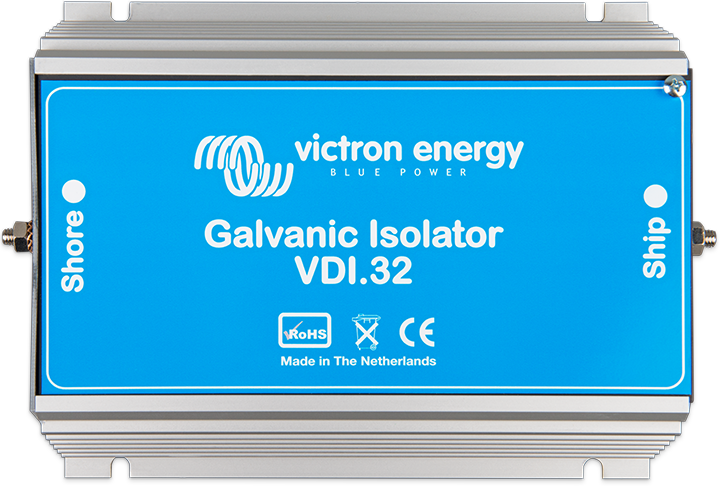

  • Galvanic Isolator VDI-32 (top) thumbnail
    Galvanic Isolator VDI-32 (top)
    .JPG

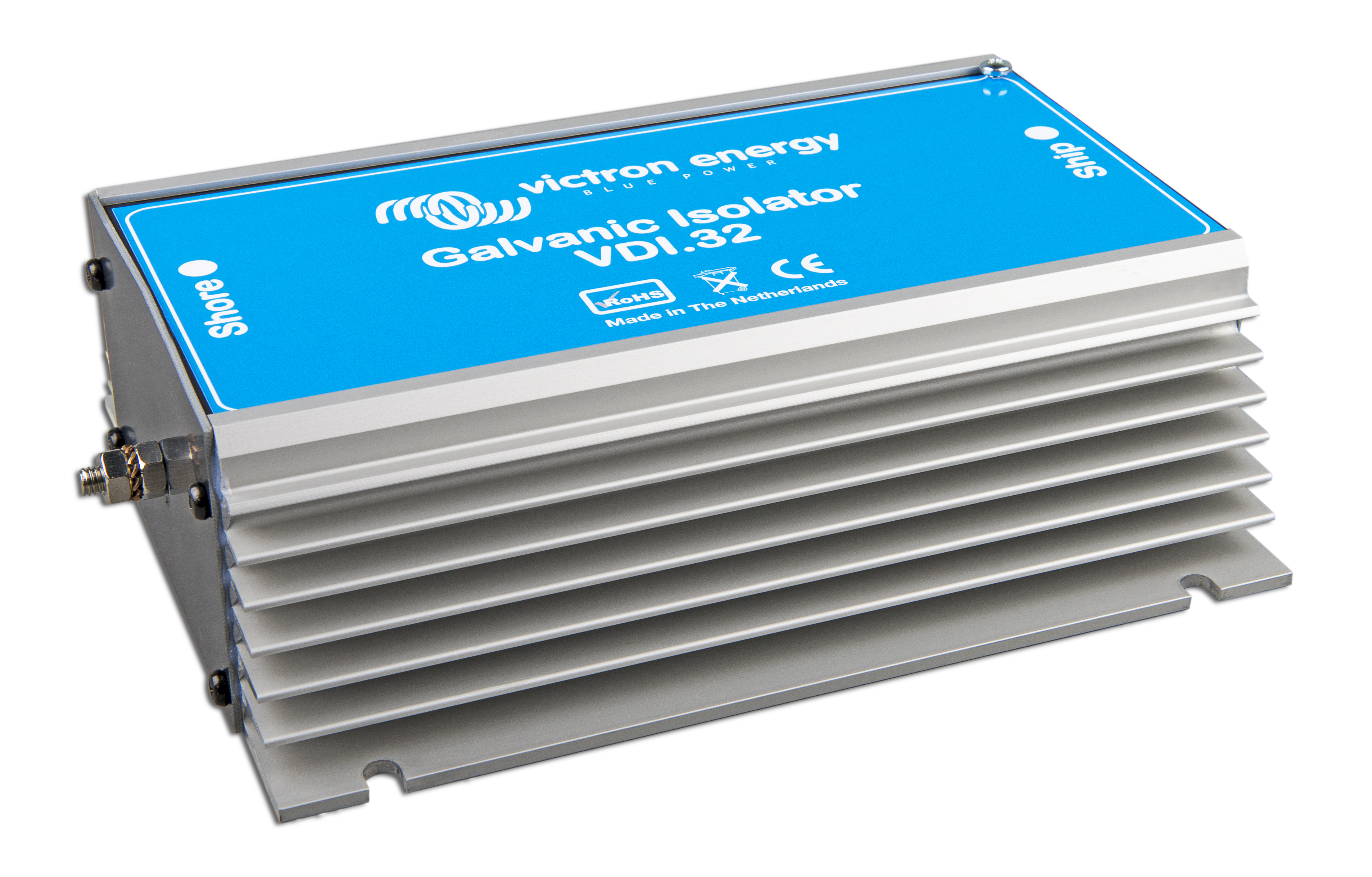

  • Galvanic Isolator VDI-32 (side) thumbnail
    Galvanic Isolator VDI-32 (side)
    .JPG

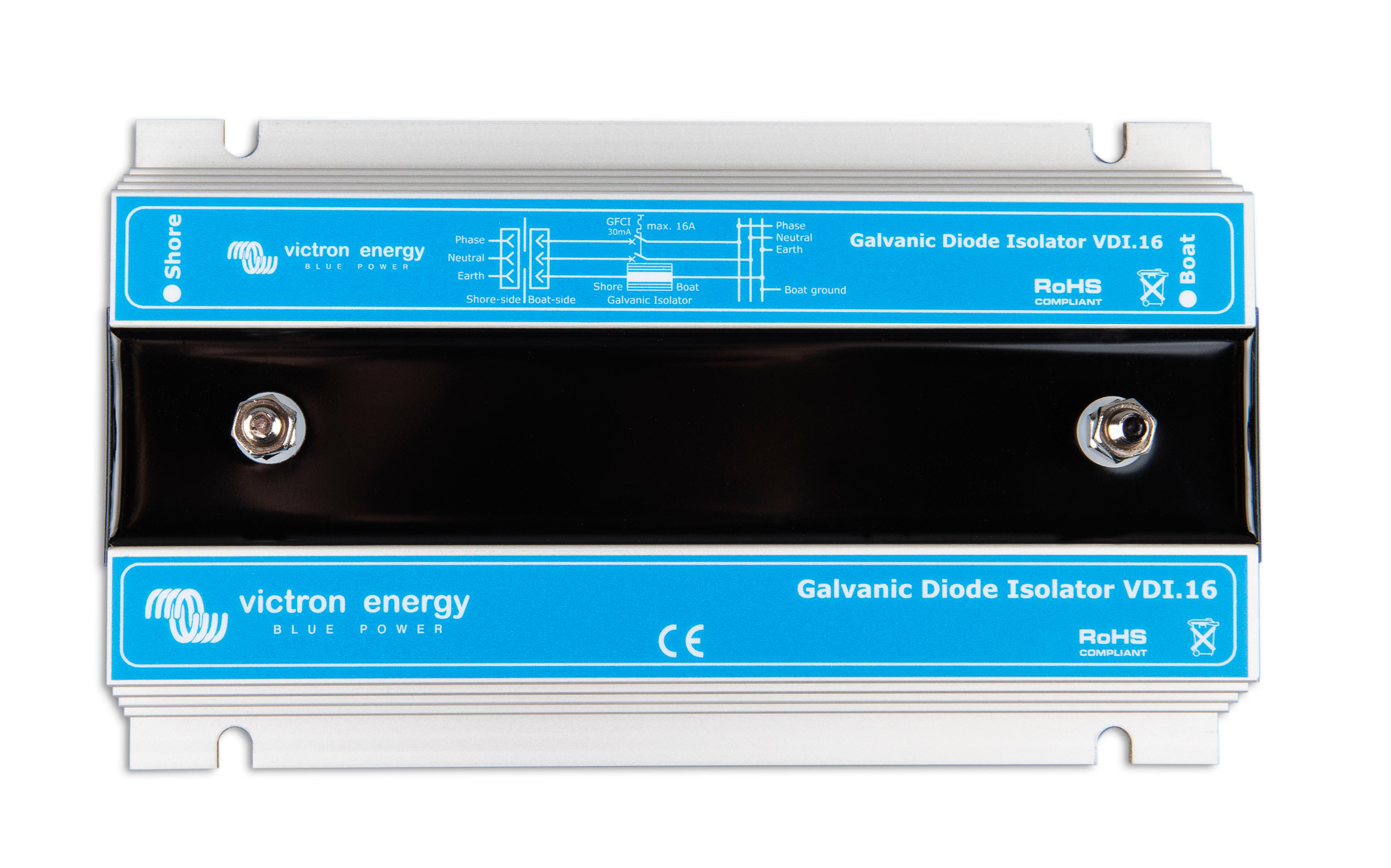

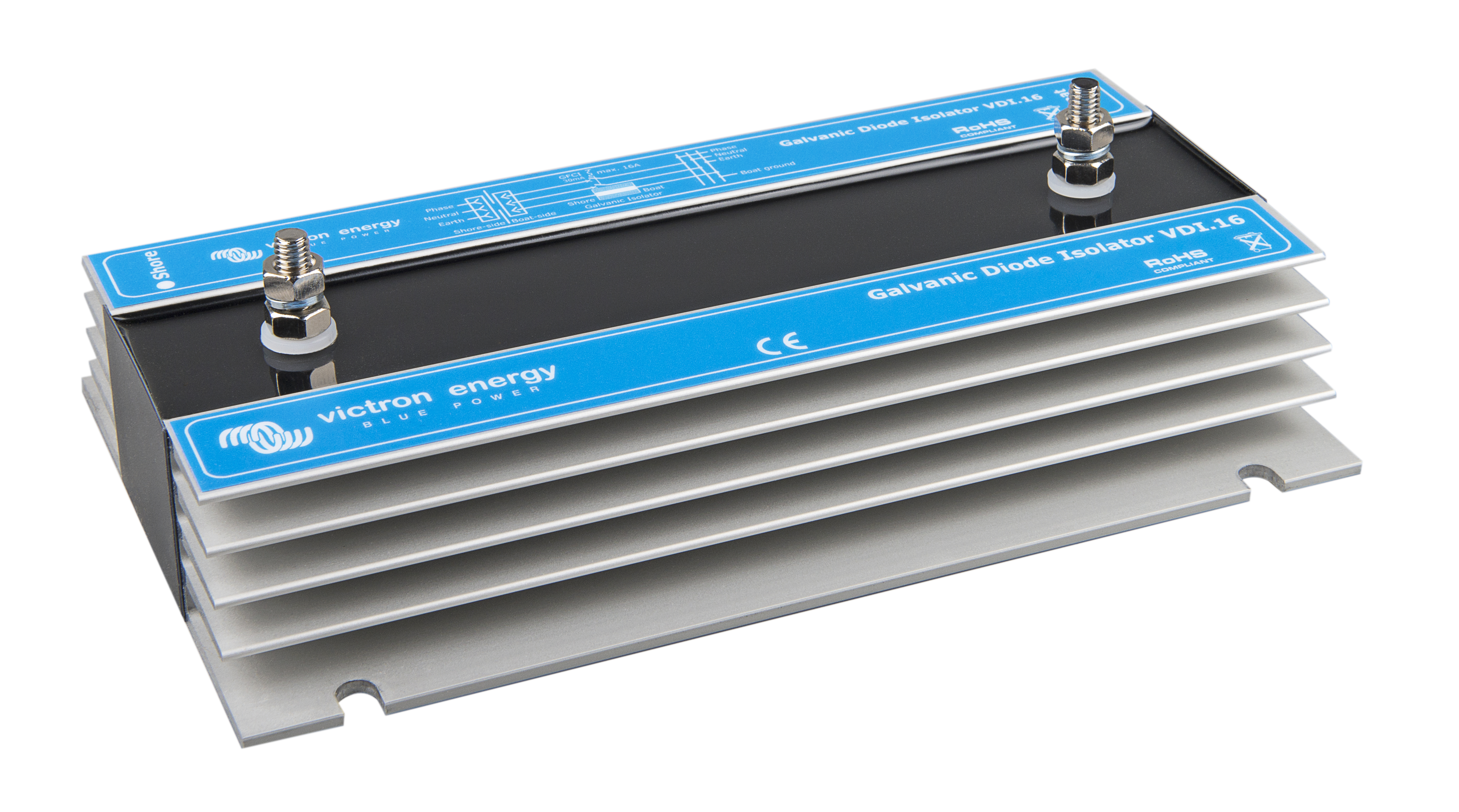

  • Galvanic Isolator VDI-16 (side) thumbnail
    Galvanic Isolator VDI-16 (side)
    .JPG

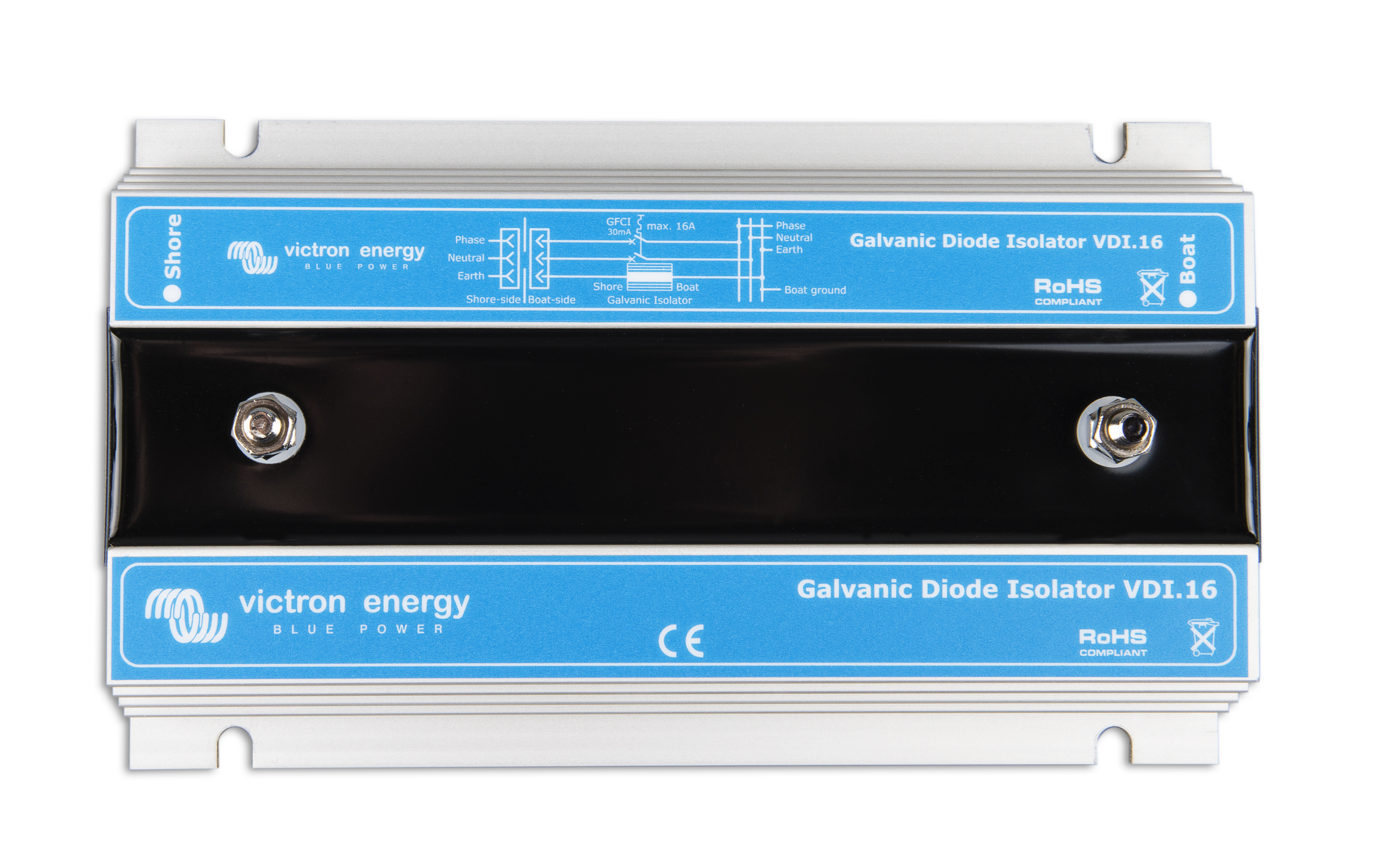

  • Galvanic Isolator VDI-16 (top) thumbnail
    Galvanic Isolator VDI-16 (top)
    .JPG
System Schematics
  • Narrow Boat MultiPlus 3kVA_12V_230V Lynx Smart BMS&Distributors Alternator WS500 MPPT SBP Orion-Tr Cerbo GX touch 50 Bow thruster Galvanic isolator
    .PDF
Certificates
  • Declaration of Conformity - Galvanic Isolators
    .PDF
  • ISO9001 certificate
    .PDF
